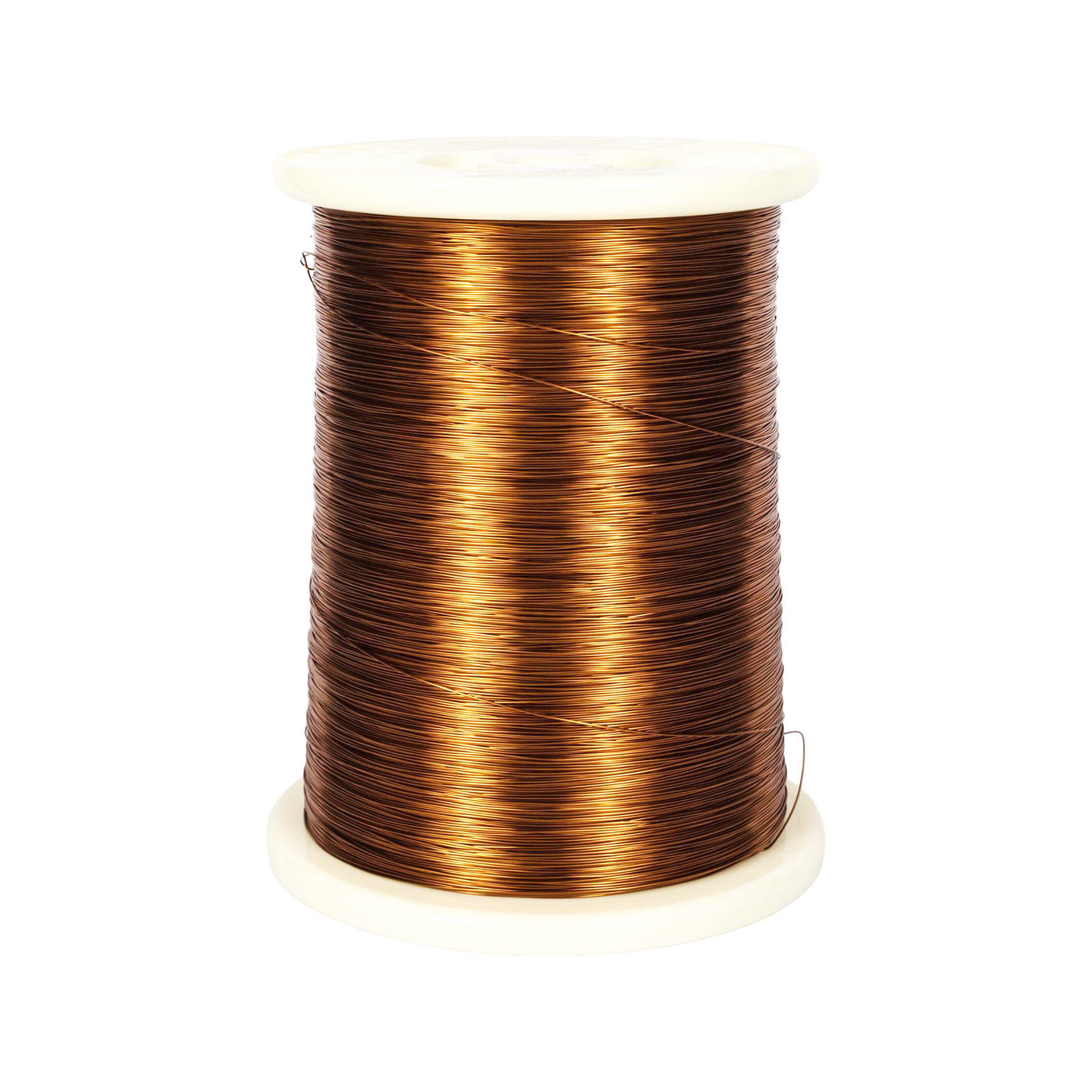

240クラス ポリイミド エナメル銅線
芳香族ポリイミドエナメル線は、通常の耐熱クラスでは対応できない環境向けに設計されています。皮膜は240 °Cの連続使用でも絶縁耐力を保ち、500 °Cのカットスルー試験に2分間耐えます。航空機用アクチュエーター、排煙ファン、高温環境の自動車用巻線に適した絶縁システムです。
- 耐熱クラス
- 240
- 規格
- MW 16-C · IEC 60317-46
- 直径
- 0.250 – 1.500 mm
- 絶縁
- 芳香族ポリイミド
240クラス ポリイミド巻線とは？
240クラス ポリイミド巻線は、耐熱クラス240 °Cのエナメル銅線です。高純度銅導体を芳香族ポリイミド樹脂皮膜で絶縁しており、高温での連続使用時にも安定した誘電特性を発揮します。
なぜ芳香族ポリイミドなのか
芳香族ポリイミドは、一般的な巻線用エナメルの中で最も高性能な化学組成です。従来の2層皮膜が劣化する温度域でも絶縁耐力と機械的強度を保持し、高温絶縁システムで使用される溶剤やワニスにも耐えます。航空宇宙分野や安全上重要な巻線で標準的に選ばれている理由がここにあります。
得られるメリット
- 卓越した耐熱性 — 240 °C連続使用でも安定した誘電特性
- カットスルー：500 °C・2分間で絶縁破壊なし
- 一般的な溶剤および含浸ワニスに対する優れた耐薬品性
- ロットごとに安定した皮膜厚 — 全生産ロットをJingdaのCNAS認定試験所で検査
Jingda エナメル銅線ラインナップ
まず巻線の連続使用温度で選定し、次に絶縁システムと、端末処理でエナメル皮膜を通した直接はんだ付けが必要かどうかで選定してください。
| 製品 | 耐熱クラス | 絶縁 | 国際電気標準会議 | NEMA | 日本工業規格 | 直接はんだ付け |
|---|---|---|---|---|---|---|
| 表示中240クラス エナメル銅線 | 240 | ポリイミド | IEC 60317-46 | MW 16-C | PIW | いいえ |
| 220クラス エナメル銅線 | 220 | ポリアミドイミド | IEC 60317-57 | MW 37-C | AIW | いいえ |
| 200クラス エナメル銅線 | 200 | ポリエステルイミド + ポリアミドイミド | IEC 60317-13 | MW 35-C · MW 73-C | EI/AIW | いいえ |
| 180クラス エナメル銅線 | 180 | ポリエステルイミド | IEC 60317-8 | MW 30-C | EIW | いいえ |
| 155クラス エナメル銅線 | 155 | ポリエステル | IEC 60317-3 | MW 5-C | PEW | いいえ |
| 180クラス はんだ付け対応エナメル銅線 | 180 | ポリウレタン | IEC 60317-51 | MW 82-C | ユーユー | はい |
| 155クラス はんだ付け対応エナメル銅線 | 155 | ポリウレタン | IEC 60317-20 | MW 79-C | ユーユー | はい |
同等クラスでアルミ導体もご用意しています — こちらをご覧ください： エナメルアルミ線 そして 銅クラッドアルミ線。 平角その他の形状については、 異形巻線.
240クラス ポリイミド巻線 仕様
| 項目 | 値 |
|---|---|
| 規格 | IEC 60317-46 · NEMA MW 16-C |
| Jingda 型式呼称 | NEMA JDMW16C | JIS PIW | IEC QY-*/240 |
| 製造可能線径範囲 | 0.250 – 1.500 mm |
| 公開寸法表 | 0.300 – 1.120 mm の代表サイズ。その他のサイズは仕様確認のうえ対応します |
| 導体 | 高純度銅、Cu 99.95% 以上 |
| 皮膜厚（ビルド） | グレード1（シングル）・グレード2（ヘビー）・グレード3（トリプル） |
| はんだ付け性 | エナメル皮膜を通した直接はんだ付けには対応していません |
| 認証と法規制対応 | UL認定取得 ・ RoHS / REACH レポートは上記からご確認いただけます |
| 公称径 Ø（mm） | 最大仕上外径 Ø（mm） | 最小絶縁破壊電圧（V） | 20 °Cにおける抵抗（Ω/m） |
|---|---|---|---|
| 0.300 | 0.352 | 4100 | 0.2336 – 0.2507 |
| 0.500 | 0.566 | 4600 | 0.08462 – 0.08959 |
| 0.800 | 0.884 | 4900 | 0.03305 – 0.03500 |
| 1.120 | 1.217 | 5000 | 0.01688 – 0.01786 |
性能と用途
耐熱クラス240、ヒートショック260 °C — 全生産ロットで確認。

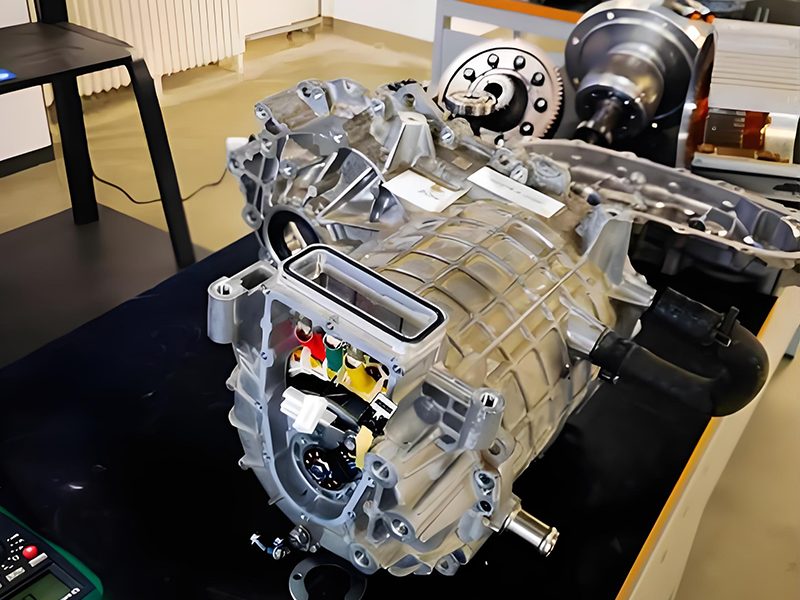

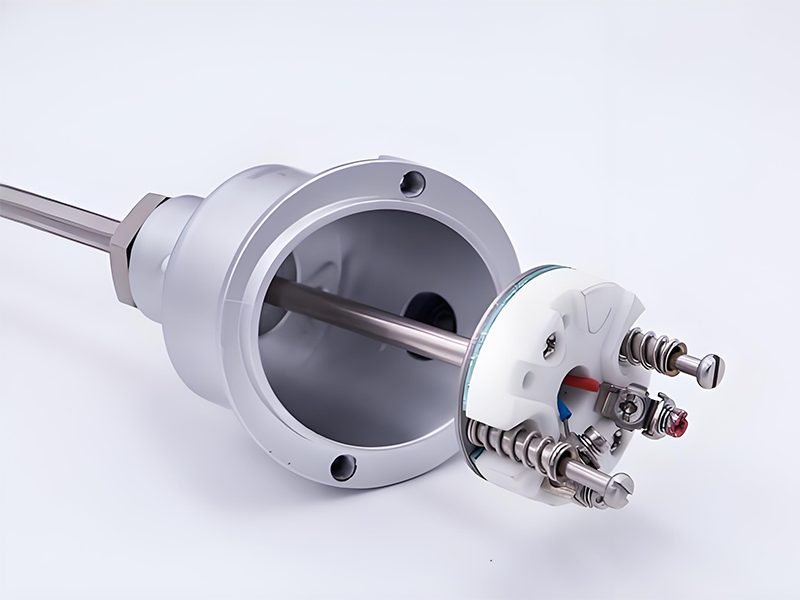

代表的なアプリケーション

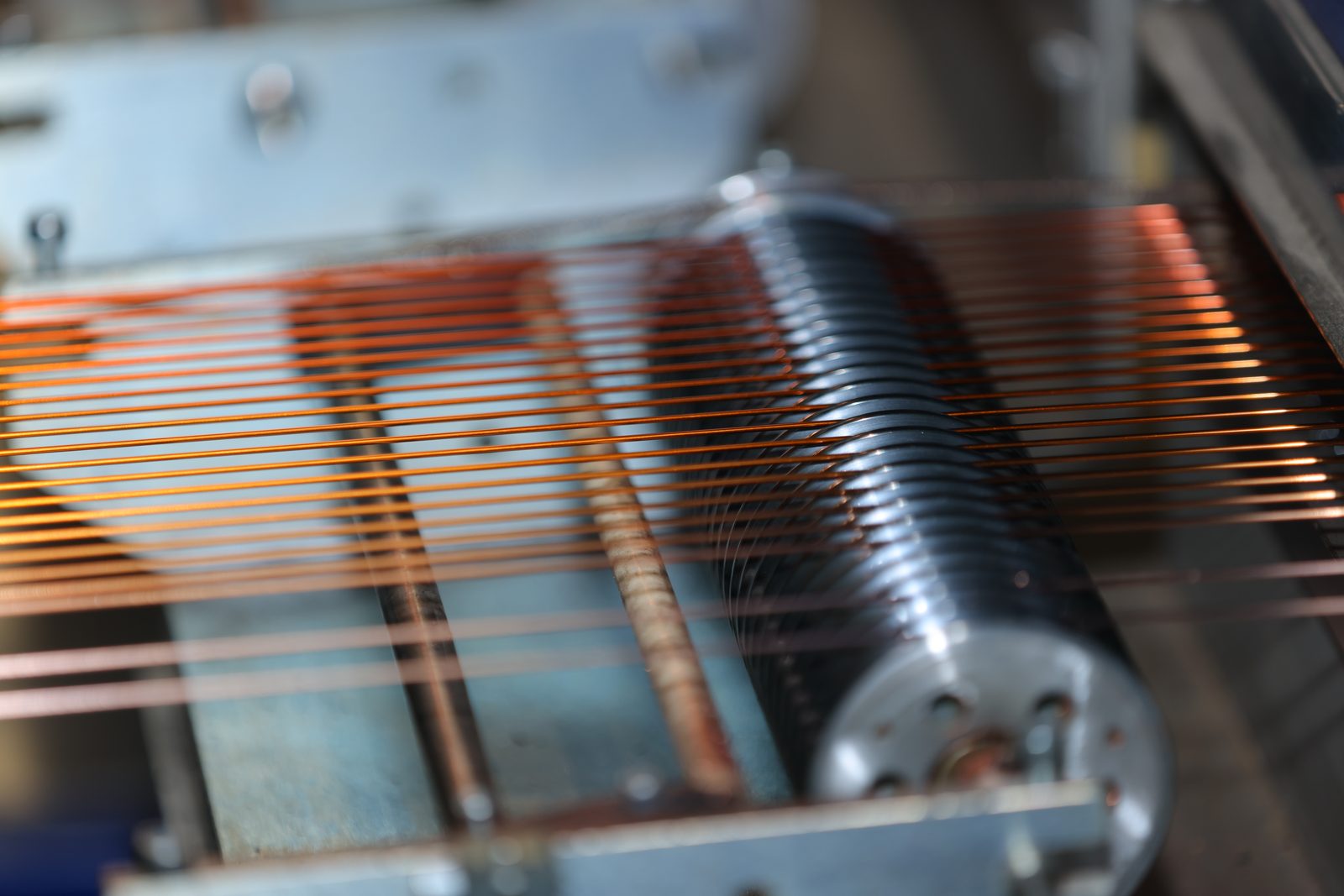

品質と法規制対応
全生産ロットをJingdaのCNAS認定試験所で、該当する製品仕様および合意された要求事項に基づき検査しています。240クラス製品はUL認定（File E174580）を取得し、ISO 9001品質システムのもとで製造しています。
銅陵精達特殊電磁線有限公司
当社は中国有数の銅生産拠点である銅陵市に本拠を置く、世界有数の巻線メーカーです。2002年より上海証券取引所に上場（600577）し、国家級企業技術センター、国家級ポストドクター研究ステーション、および精達巻線研究所を運営しています。
Jingdaの巻線は、新エネルギー車、太陽光発電、ロボティクス、航空宇宙、家電、特殊モーター、5G通信、電子機器といった幅広い製品に使われています。
発注・梱包・納期
| 取引条件 | 内容 |
|---|---|
| 最低発注数量 | 型式および導体径ごとに600 kg。サンプルおよび試作発注の数量は個別にご相談のうえ決定します。 |
| 納期 | 在庫品：翌営業日より出荷。計画生産：通常30日以内、ご注文ごとに確定します。 |
| インコタームズ | 標準はFOB。その他のインコタームズはご相談ください。 |
| 見積回答 | 1営業日以内。 |
スプールの種類とパレット構成 — 銅線
サンプルまたは少量のご注文の単品スプールは、木箱またはペーパードラムで個別に梱包します。大量出荷では燻蒸不要の木製パレットを使用し、カートンまたはファイバーボード製カラーでスプールを保護し、ストレッチフィルムで荷崩れを防止します。
| スプール種類 | 平均線条重量（kg） | パレットサイズ（mm） | パレットあたりスプール数 | 最大段数 |
|---|---|---|---|---|
| PT-25 | 25 | 1030 × 1030 | 16 | 2 |
| PT-45 | 40 | 1100 × 1100 | 16 | 1 |
| PT-60 | 50 | 1030 × 1030 | 9 | 1 |
| PT-90 | 80 | 1100 × 1100 | 9 | 1 |
平均線条重量は公称値です。正確なスプール重量とパレット構成はご注文ごとに確定します。
よくあるご質問
240クラスと220クラスの銅線はどのように選べばよいですか？
500 °Cのカットスルー特性とは何を意味しますか？
この線は含浸ワニスと適合しますか？
このポリイミドエナメル線は直接はんだ付けできますか？
精達は公開されている0.300～1.120 mmの表以外のサイズにも対応できますか？
精達の代理店・販売店になれますか。
受注後、精達はどのようなサポートを提供しますか？
見積・サンプルのご依頼
ご要望の仕様をお知らせください。Jingdaの営業エンジニアが1営業日以内にお見積りまたは技術的なご回答をお送りします。
