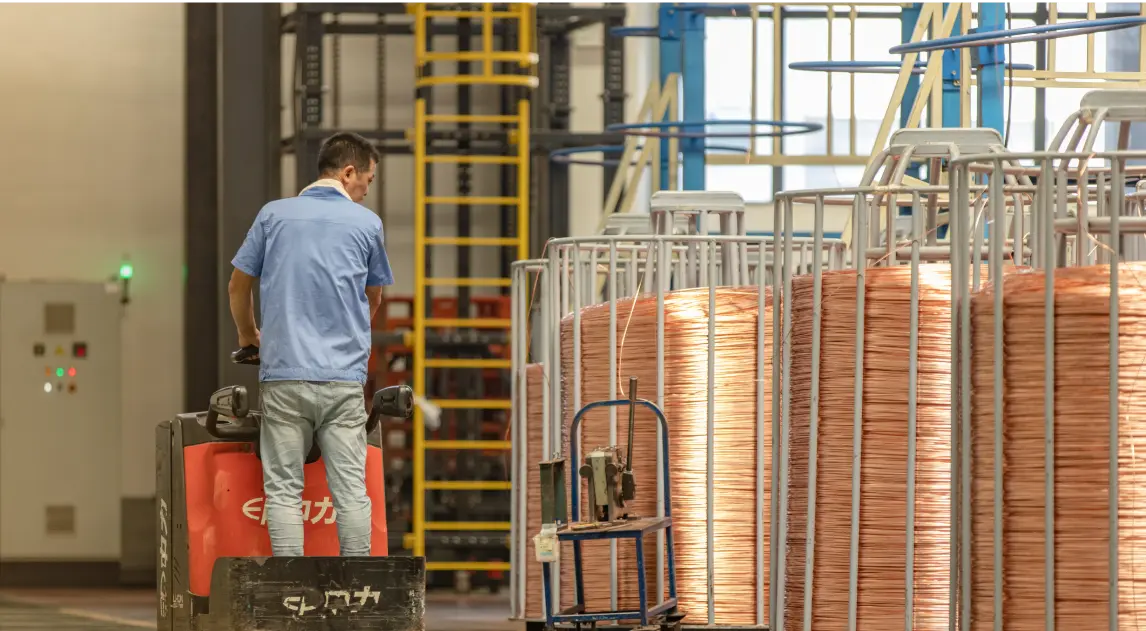

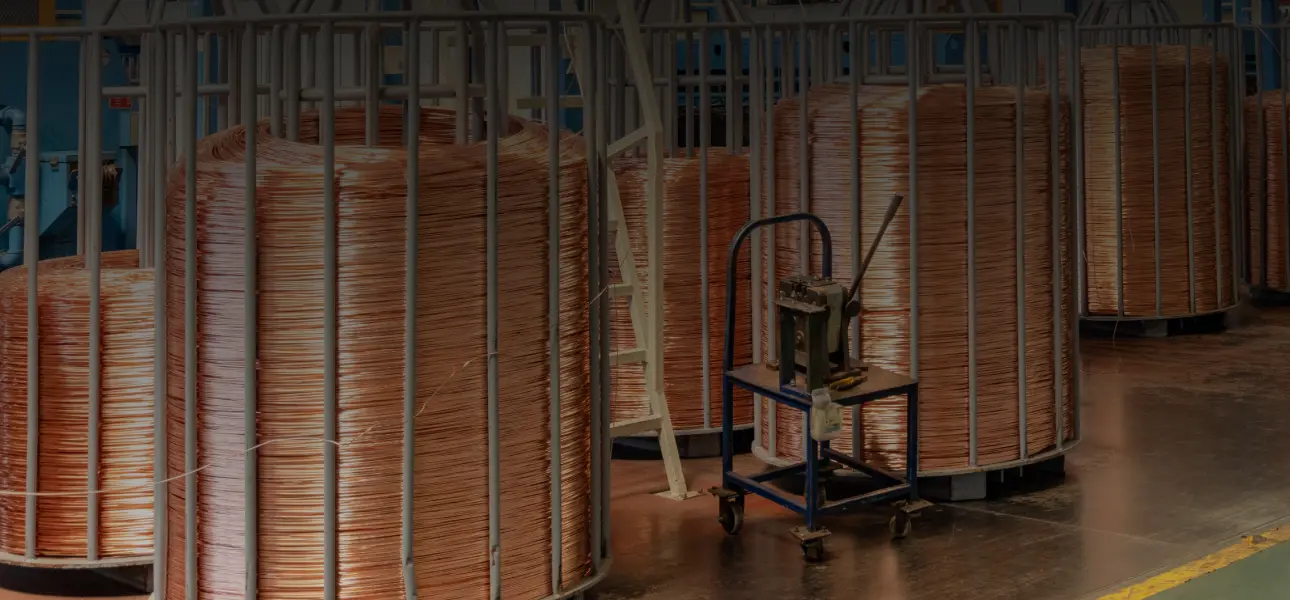

裸銅線
精達が自社で製造する無酸素銅荒引線から伸線した、直径0.25〜3.00 mmの単線丸銅導体です。GB、IEC、DIN、ASTM、JIS、またはお客様図面に基づいて製造し、バリのない滑らかな表面と高い伸びにより後工程でのトラブルを防ぎます。
- 直径
- 0.25 – 3.00 mm
- 抵抗率
- ≤ 0.01722 Ω·mm²/m
20 °C にて - 伸び
- ≥ 25 %
- 規格
- GB · IEC · DIN
ASTM · JIS
裸銅線とは
裸銅線は、絶縁被覆のない単線の丸銅導体です。ケーブルやワイヤーハーネスの基本導体であり、接地・ボンディング、架空配電線に用いられるほか、撚線・平行線・エナメル線の素材にもなります。精達は自社の無酸素銅荒引線から伸線するため、導電率、表面品質、伸びを溶解の段階から管理できます。
自社荒引線からの伸線
精達は無酸素銅荒引線を自社で溶解・鋳造し、SAMP、Niehoff、Fridea の荒引機および多本伸線機で伸線しています。荒引線と伸線を自社内で行うことで供給工程が一つ減り、伸線スケジュール、焼鈍、表面状態を最終用途に合わせて調整できます。エナメル塗装される導体と、柔軟ケーブル用に撚られる導体では、求められる表面状態が異なります。
得られるメリット
- 低い抵抗率 — 20 °C で ≤ 0.01722 Ω·mm²/m、効率的な送電に対応
- 高純度銅による安定した熱的・電気的特性
- ≥ 25 %〜≥ 32 % の高い伸びで、後工程にも耐える
- バリのない滑らかな表面、ブライトまたはセミブライト仕上げ
- 最大 Ø 1000 mm・800 kg のスプール／バスケットで効率的な物流
精達の銅導体ラインアップ
まず導体に必要な形状から選びます。単線の丸導体が基本製品です。撚ることで柔軟性が加わり、平行に束ねることで扁平な断面のまま電流容量が増え、荒引線はそれらすべての素材となります。
| 製品 | 形状 | サイズ範囲 | 規格 | 主な用途 |
|---|---|---|---|---|
| 表示中裸銅線 | 単線丸導体 | 0.25 – 3.00 mm | GB · IEC · DIN · ASTM · JIS | ケーブル導体、接地、伸線素材 |
| 撚り裸銅線 | 集合撚り素線 | 0.14 – 11.3 mm² | GB · IEC · DIN · ASTM · JIS | 柔軟ケーブル、自動車用・電子機器用電線 |
| パラレルワイヤー | 平行に束ねた素線 | 素線 0.05 – 0.85 mm | GB · IEC · DIN · ASTM · JIS | 超高圧ケーブル、エナメル線、通信ケーブル |
| 無酸素銅荒引線 | 荒引線 | 2.5 – 8.0 mm | GB · IEC · DIN · ASTM · JIS | 電線・ケーブル用の伸線素材 |
| エナメル銅線 | 絶縁丸線 | 0.100 – 4.500 mm | IEC 60317 · NEMA MW 1000 | モータ・変圧器の巻線 |
高周波用の導体をお探しですか。こちらをご覧ください： リッツ線、または エナメル線の全ラインアップ.
裸銅線 仕様
| 直径範囲 (mm) | 公差 (mm) | 表面仕上げ | 抵抗率 (20 °C, Ω·mm²/m) | 伸び (%) | スプール／バスケット Ø (mm) | 1スプールあたり最大重量 (kg) |
|---|---|---|---|---|---|---|
| 0.25 – 0.60 | ±0.004 | ブライト | ≤ 0.01722 | ≧ 25 | 400 / 630 | 100 / 450 |
| 1.60 – 2.00 | ±0.04 | セミブライト | — | ≧ 32 | 1000 | 800 |
| 2.00 – 3.00 | ±0.05 | セミブライト | — | ≧ 32 | 1000 | 800 |
性能と用途
精達の裸銅線は、自動車の配線システム、確実な接地経路が求められる接地・ボンディング、架空送配電線、通信ケーブルの導体、電子部品・回路などに使用されています。仕上げ、公差、荷姿が異なる仕様も受注生産で対応します。
工場の中
品質と法規制対応
精達はISO 9001およびIATF 16949認証の品質マネジメントシステムを運用し、環境と労働安全衛生についてはISO 14001とISO 45001を取得しています。導体特性はロットごとに精達のCNAS認定試験所で検証し、結果はロット番号に紐づけて保管されます。
銅陵精達特殊電磁線有限公司
当社は中国有数の銅生産拠点である銅陵市に本拠を置く、世界有数の巻線メーカーです。2002年より上海証券取引所に上場（600577）し、国家級企業技術センター、国家級ポストドクター研究ステーション、および精達巻線研究所を運営しています。
Jingdaの巻線は、新エネルギー車、太陽光発電、ロボティクス、航空宇宙、家電、特殊モーター、5G通信、電子機器といった幅広い製品に使われています。
発注・梱包・納期
| 取引条件 | 内容 |
|---|---|
| 最低発注数量 | 直径と表面仕上げに応じて個別に取り決めます。サンプルおよび試作数量は個別対応です。 |
| 納期 | 通常は注文確定から30日以内。在庫サイズはより早く出荷します。 |
| インコタームズ | 標準はFOB。その他のインコタームズはご相談ください。 |
| 見積回答 | 1営業日以内。 |
梱包と出荷 — 裸銅線
線材は Ø 400、630、1000 mm のスプールまたはバスケットで供給し、直径に応じてそれぞれ最大100 kg、450 kg、800 kg を収容します。サンプルや小口注文の単品スプールは木箱またはパレットに個別梱包します。まとまった数量の出荷には燻蒸不要の木製パレットを使用し、カートンまたはファイバーカラーで保護し、ストレッチフィルムで荷崩れを防ぎます。
最大重量は目安であり、線径によって異なります。正確な梱包重量とパレット構成は注文ごとに確定します。
よくあるご質問
対応可能な直径と公差を教えてください。
ブライトとセミブライト仕上げの違いは何ですか。
どの規格に基づいて製造していますか。
梱包方法と最大梱包重量を教えてください。
錫めっき銅線も供給できますか。
精達の代理店・販売店になれますか。
受注後、精達はどのようなサポートを提供しますか？
見積・サンプルのご依頼
ご要望の仕様をお知らせください。Jingdaの営業エンジニアが1営業日以内にお見積りまたは技術的なご回答をお送りします。
