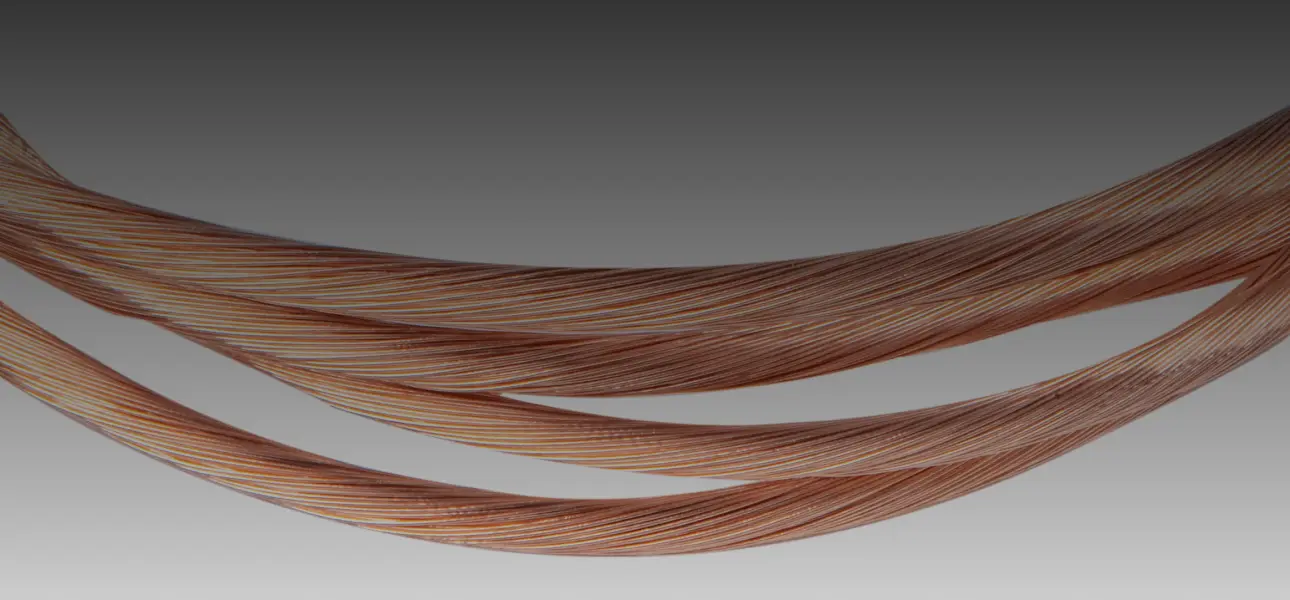

撚り裸銅線
0.05〜0.85 mmの細径素線を集合撚りした柔軟な裸銅導体です。公表構成で0.14〜11.3 mm²の断面積に対応し、GB、IEC、DIN、ASTM、JIS、またはお客様図面に基づいて、自動車用・電子機器用・薄肉電線・ゴム絶縁ケーブル向けに製造します。
- 断面積
- 0.14 – 11.3 mm²
- 素線
- 0.05 – 0.85 mm
- 公差
- ±0.002 ～ ±0.003 mm
- 規格
- GB · IEC · DIN
ASTM · JIS
撚り裸銅線とは
撚り裸銅線は、同じ断面積の単線1本ではなく、細い銅素線を多数集合または撚り合わせて作る導体です。断面積を分割することで導体は格段に柔軟になり、繰り返し曲げや振動にも強くなります。そのため、自動車用ワイヤーハーネス、電子機器用電線、薄肉電線、ゴム絶縁ケーブルには単線ではなく撚線が指定されます。
構成が特性を決める
公表されている各断面積には決まった構成があります。19/0.18 は 0.18 mm の素線19本、56/0.30 は 0.30 mm の素線56本を意味します。同じ断面積であれば、素線が細く本数が多いほど柔軟で耐疲労性に優れ、素線が太く本数が少ないほど硬く、製造コストが低く端末処理が容易になります。精達は Niehoff の集合撚線機と、Niehoff・Fridea の大断面撚線機を保有しており、この範囲の両端に対応できます。
得られるメリット
- 公表構成で 0.14〜11.3 mm² の断面積に対応
- 素線公差を ±0.002〜±0.003 mm に管理
- 高い柔軟性と、振動・繰り返し曲げに対する耐破断性
- 精達自社の無酸素銅荒引線から伸線し、安定した導電率を確保
- 裸線または錫めっき素線、Ø 400〜800 mm・最大800 kgのスプールで供給
精達の銅導体ラインアップ
ケーブルが曲がる、振動を受ける、圧着で端末処理される場合は撚線を選びます。導体が固定される場合は単線、細い素線1本より大きな電流を扁平な断面で流したい場合は平行線を選びます。
| 製品 | 形状 | サイズ範囲 | 規格 | 主な用途 |
|---|---|---|---|---|
| 裸銅線 | 単線丸導体 | 0.25 – 3.00 mm | GB · IEC · DIN · ASTM · JIS | ケーブル導体、接地、伸線素材 |
| 表示中撚り裸銅線 | 集合撚り素線 | 0.14 – 11.3 mm² | GB · IEC · DIN · ASTM · JIS | 柔軟ケーブル、自動車用・電子機器用電線 |
| パラレルワイヤー | 平行に束ねた素線 | 素線 0.05 – 0.85 mm | GB · IEC · DIN · ASTM · JIS | 超高圧ケーブル、エナメル線、通信ケーブル |
| 無酸素銅荒引線 | 荒引線 | 2.5 – 8.0 mm | GB · IEC · DIN · ASTM · JIS | 電線・ケーブル用の伸線素材 |
| エナメル銅線 | 絶縁丸線 | 0.100 – 4.500 mm | IEC 60317 · NEMA MW 1000 | モータ・変圧器の巻線 |
高周波用の導体をお探しですか。こちらをご覧ください： リッツ線、または エナメル線の全ラインアップ.
撚り裸銅線 仕様
| 断面積 (mm²) | 構成 | 素線公差 (mm) | 抵抗 (20 °C, Ω/km) | 最大重量 (g/m) | スプール Ø (mm) | 1スプールあたり最大重量 (kg) |
|---|---|---|---|---|---|---|
| 0.14 | 7 / 0.16 | ±0.002 | — | ≦ 1.29 | 400 / 500 | 100 / 180 |
| 0.5 | 19 / 0.18 | ±0.002 | ≤ 36.6 | 4.28以下 | 630 | 340 |
| 2 | 37 / 0.25 | ±0.002 | ≤ 9.79 | 16以下 | 630 | 340 |
| 4 | 56 / 0.30 | ±0.003 | ≤ 4.68 | 34.1以下 | 630 / 800 | 340 / 800 |
| 6 | 84 / 0.30 | ±0.003 | ≤ 3.17 | ≤ 52.2 | 630 / 800 | 340 / 800 |
| 11.3 | 58 / 0.50 | ±0.003 | ≤ 1.51 | 103以下 | 630 / 800 | 340 / 800 |
性能と用途
精達の撚り裸銅線は、振動や動きに耐える必要のある自動車配線、接地・ボンディング、架空送配電、航空機のワイヤーハーネス・制御系・アビオニクス配線、電子部品・回路などに使用されています。高い品質が求められる薄肉電線やゴム絶縁ケーブルの導体としても用いられます。その他の構成・断面積も受注生産で対応します。
工場の中
品質と法規制対応
精達はISO 9001およびIATF 16949認証の品質マネジメントシステムを運用し、環境と労働安全衛生についてはISO 14001とISO 45001を取得しています。導体抵抗、メートルあたり重量、素線寸法はロットごとに精達のCNAS認定試験所で検証します。
銅陵精達特殊電磁線有限公司
当社は中国有数の銅生産拠点である銅陵市に本拠を置く、世界有数の巻線メーカーです。2002年より上海証券取引所に上場（600577）し、国家級企業技術センター、国家級ポストドクター研究ステーション、および精達巻線研究所を運営しています。
Jingdaの巻線は、新エネルギー車、太陽光発電、ロボティクス、航空宇宙、家電、特殊モーター、5G通信、電子機器といった幅広い製品に使われています。
発注・梱包・納期
| 取引条件 | 内容 |
|---|---|
| 最低発注数量 | 断面積と構成に応じて個別に取り決めます。サンプルおよび試作数量は個別対応です。 |
| 納期 | 通常は注文確定から30日以内。在庫構成はより早く出荷します。 |
| インコタームズ | 標準はFOB。その他のインコタームズはご相談ください。 |
| 見積回答 | 1営業日以内。 |
梱包と出荷 — 撚り銅線

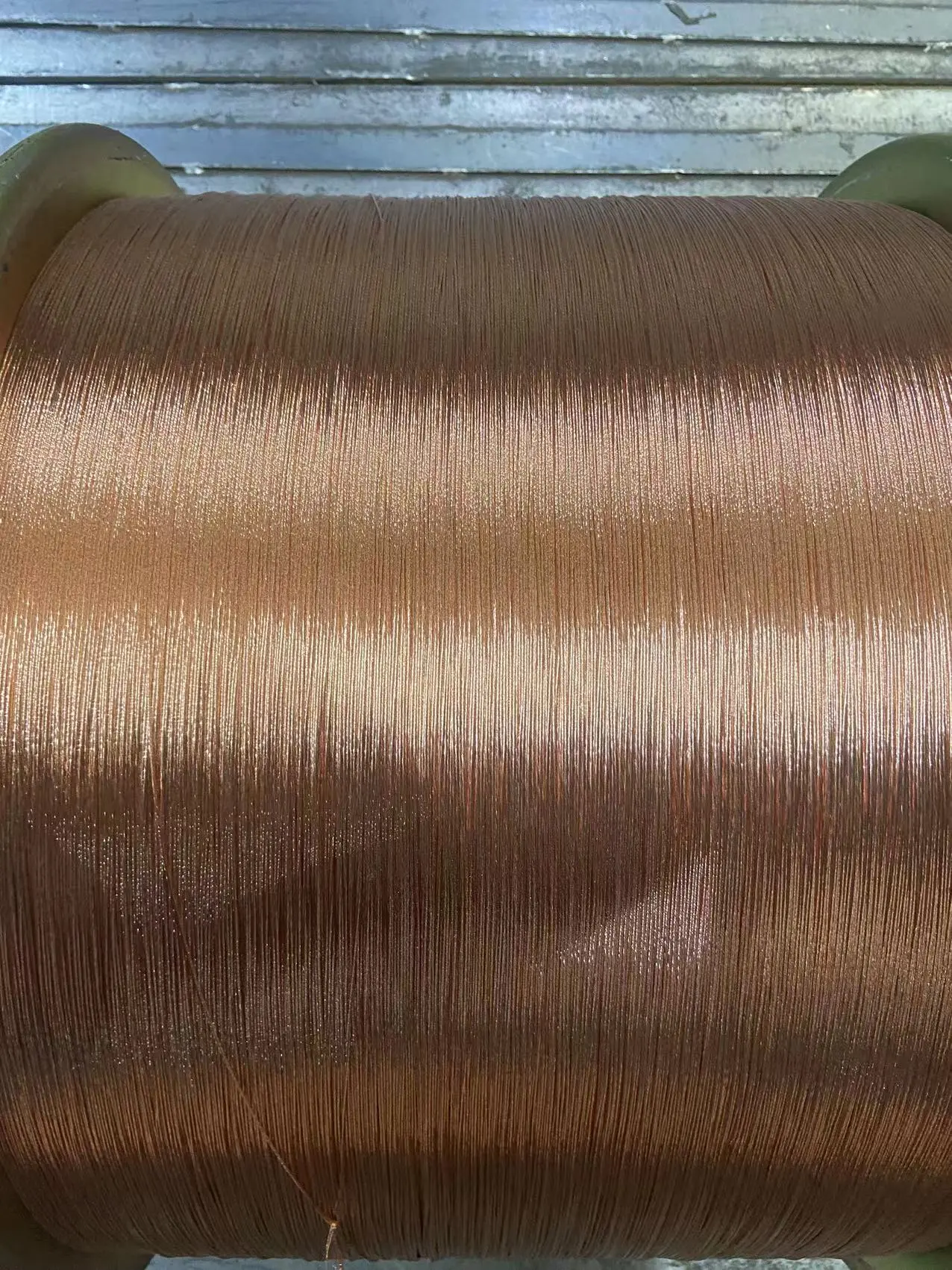

導体は Ø 400、500、630、800 mm のスプールで供給し、断面積に応じてそれぞれ最大100 kg、180 kg、340 kg、800 kg を収容します。サンプルや小口注文の単品スプールは木箱またはパレットに個別梱包します。まとまった数量の出荷には燻蒸不要の木製パレットを使用し、カートンまたはファイバーカラーでスプールを保護し、ストレッチフィルムで荷崩れを防ぎます。
最大スプール重量は目安であり、断面積によって異なります。正確なスプール重量とパレット構成は注文ごとに確定します。
よくあるご質問
「構成」列は何を意味しますか。
どの断面積に対応していますか。
単線ではなく撚線を選ぶ理由は何ですか。
錫めっきの撚り導体も供給できますか。
どの規格に基づいて製造していますか。
精達の代理店・販売店になれますか。
受注後、精達はどのようなサポートを提供しますか？
見積・サンプルのご依頼
ご要望の仕様をお知らせください。Jingdaの営業エンジニアが1営業日以内にお見積りまたは技術的なご回答をお送りします。
