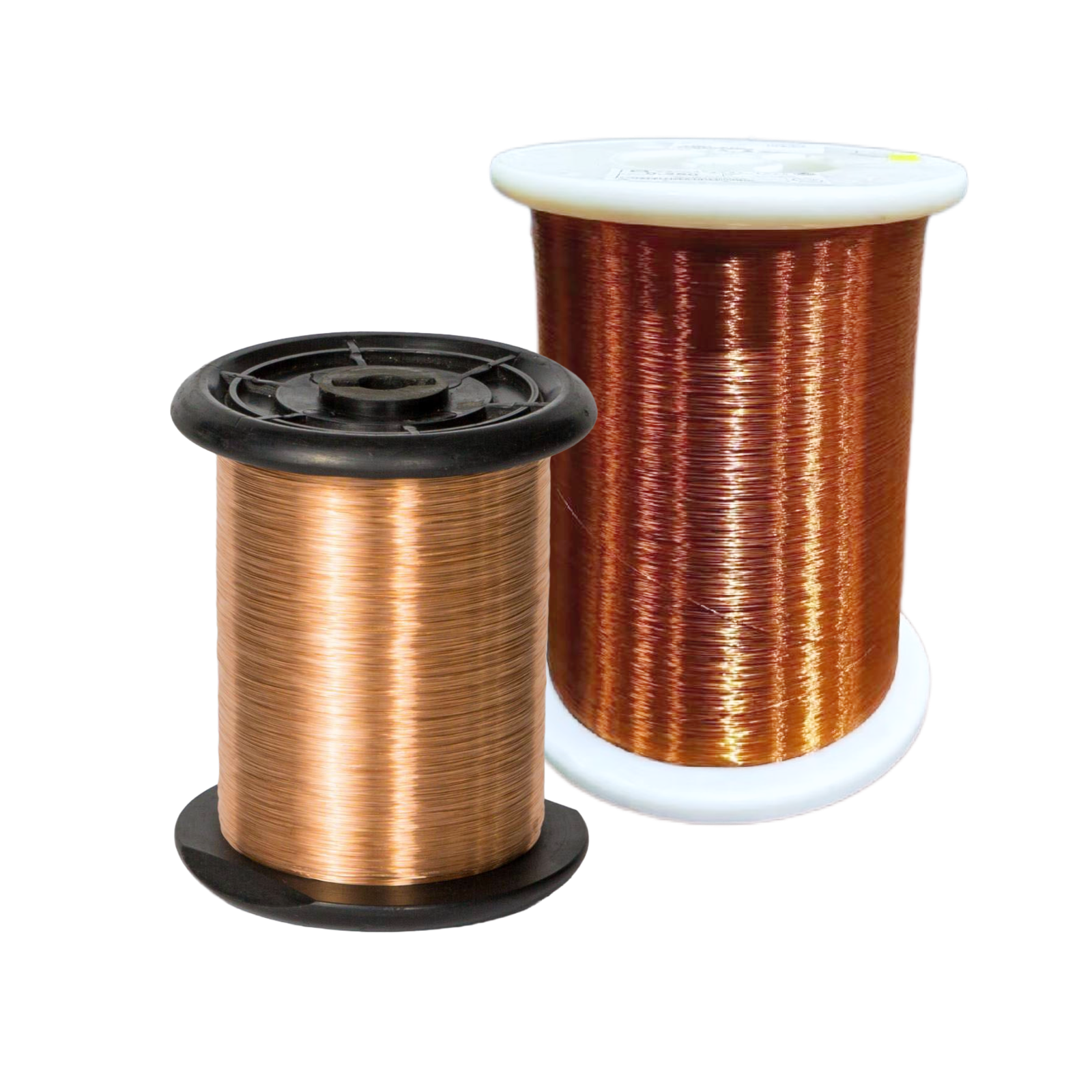

Alambre esmaltado de aluminio revestido de cobre
El alambre esmaltado de aluminio revestido de cobre de Jingda se fabrica con un conductor de aluminio revestido de cobre, que combina una capa exterior de cobre con un núcleo ligero de aluminio para equilibrar rendimiento eléctrico, compatibilidad de conexión y reducción de peso.
Especificaciones
Rendimiento estable, menor peso y amplia compatibilidad de diseño: una vía práctica para reducir el coste del material de bobinado.
| Conductor | Aluminio revestido de cobre: capa concéntrica de cobre unida metalúrgicamente sobre un núcleo de aluminio |
| Proporciones volumétricas de cobre | 10% (Cu:Al weight 3:7) · 15% (4:6) · 40% (7:3); custom ratios on request |
| Insulation options | Poliéster(-imida) recubierto con poliamida-imida · Poliuretano · Personalizable bajo petición |
| Thermal classes | 200 °C · 180 °C · 155 °C |
| Cantidad mínima de pedido | 600 kg por tipo y por calibre |
| Customization | Otros alambres redondos de aluminio revestido de cobre pueden personalizarse según los requisitos reales del cliente |
Product Options
Hay dos sistemas de aislamiento disponibles de serie, que cubren clases térmicas de 155 °C a 200 °C, cada uno adaptado a aplicaciones concretas de motores y bobinas.
| Insulation type | Clase térmica | Characteristics | Main applications |
|---|---|---|---|
| Poliéster(-imida) con recubrimiento exterior de poliamida-imida | 200 °C | Alta conductividad; excelente resistencia térmica; buena resistencia mecánica de la película de aislamiento | General industrial motor coils; special home-appliance motor coils |
| Poliuretano | 180 °C / 155 °C | High conductivity; directly solderable | Small motor coils; magnetic coils |
Además de los dos sistemas anteriores, otros productos de alambre redondo de aluminio revestido de cobre pueden personalizarse según sus necesidades reales.
Cobre frente a aluminio y CCA
¿Está eligiendo el conductor de su bobinado? Así se sitúa el aluminio revestido de cobre (CCA) entre el cobre macizo y el aluminio macizo en conductividad, peso, soldabilidad y coste.
| Propiedad | Cobre (Cu) | Aluminio (Al) | Aluminio revestido de cobre (CCA) |
|---|---|---|---|
| Conductor | Cobre macizo | Aluminio macizo | Envolvente de cobre unida metalúrgicamente sobre un núcleo de aluminio |
| Conductivity (% IACS) | 100% (benchmark) | ≈ 61% | ≈ 60–75 % (aumenta con la proporción de cobre; ≈ cobre en alta frecuencia por efecto pelicular) |
| Density (g/cm³) | ≈ 8.9 | ≈ 2.7 | ≈ 3,6–6,5 (según la proporción volumétrica de cobre) |
| Peso frente al cobre, mismo calibre | Baseline (heaviest) | ≈ 30 % del cobre | ≈ 40–46 % más ligero que el cobre (10–15 % Cu) |
| Soldabilidad | Excellent — directly solderable | Poor — oxide layer needs special flux / ultrasonic | Excelente — superficie de cobre, soldable directamente |
| Tensile strength (MPa) | ≈ 200–250 | ≈ 70–110 | ≈ 150–220 |
| Clase térmica (resistencia al calor) | Lo determina el esmalte, no el conductor: 155 / 180 / 200 / 220 °C disponibles para los tres | ||
| Relative material cost | Highest | Más bajo | Intermedio — normalmente entre un 25 % y un 40 % menos que el cobre |
| Best suited to | Motores de alta eficiencia y alta corriente en los que la conductividad máxima es crítica | Devanados grandes o de baja frecuencia sensibles al coste y transformadores de gran tamaño | Bobinas sensibles al peso y al coste y bobinados de alta frecuencia —bobinas de voz, altavoces, transformadores, bobinas de inducción y de deflexión— que además necesitan una soldadura sencilla |
Valores típicos; las cifras reales varían según la aleación, el estado de temple y la proporción volumétrica de cobre. En aplicaciones de corriente continua, dimensione el CCA y el aluminio por la corriente requerida y no por el diámetro equivalente en cobre. Consulte a los ingenieros de Jingda para obtener datos exactos de su especificación.

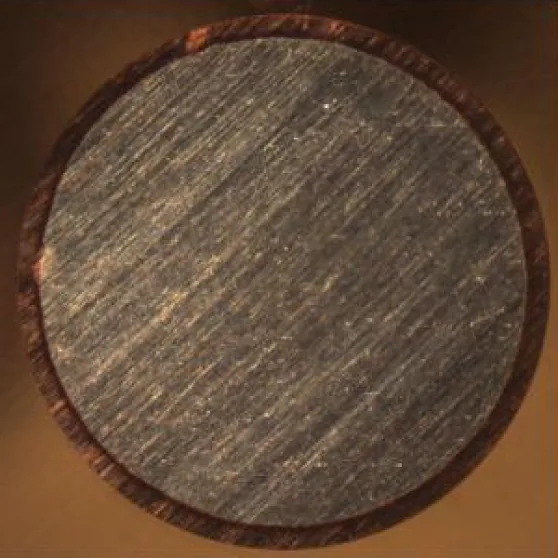

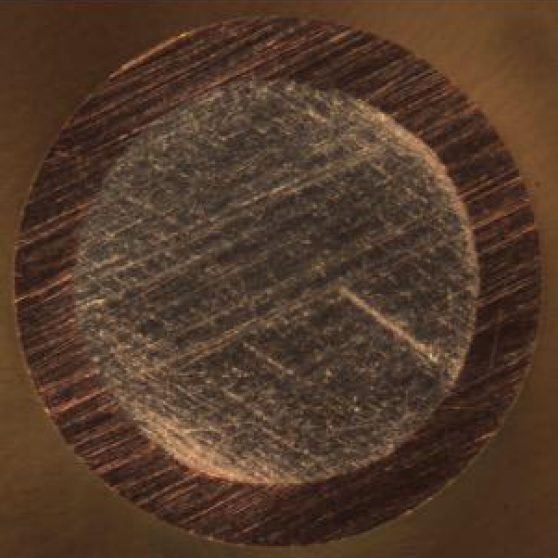

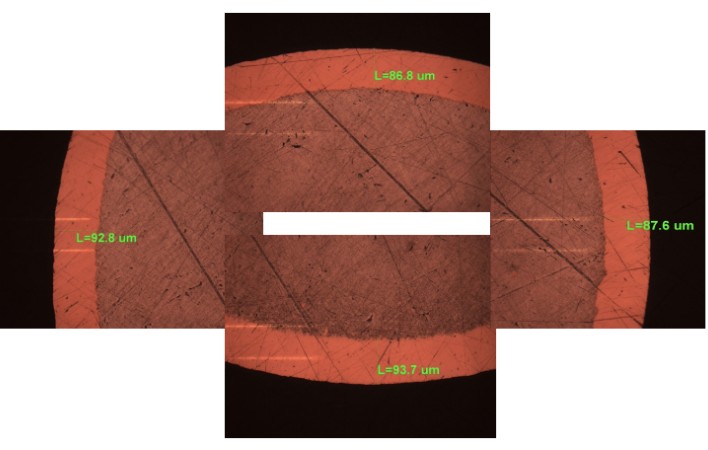

Estructura y proporciones volumétricas de cobre
El espesor del revestimiento de cobre puede personalizarse con distintas proporciones volumétricas: 10% (relación de peso cobre-aluminio 3:7), 15% (4:6) y 40% (7:3). La proporción volumétrica de cobre del 15 % es la más elegida por los clientes, ya que equilibra la reducción de coste con una capacidad de conducción muy superior a la del alambre de aluminio puro.
La proporción adecuada depende del diseño del bobinado y conviene confirmarla con nuestro equipo técnico para su aplicación.
Manufacturing Process
Desde el núcleo de aluminio hasta el alambre esmaltado acabado, el conductor se construye en seis etapas controladas.

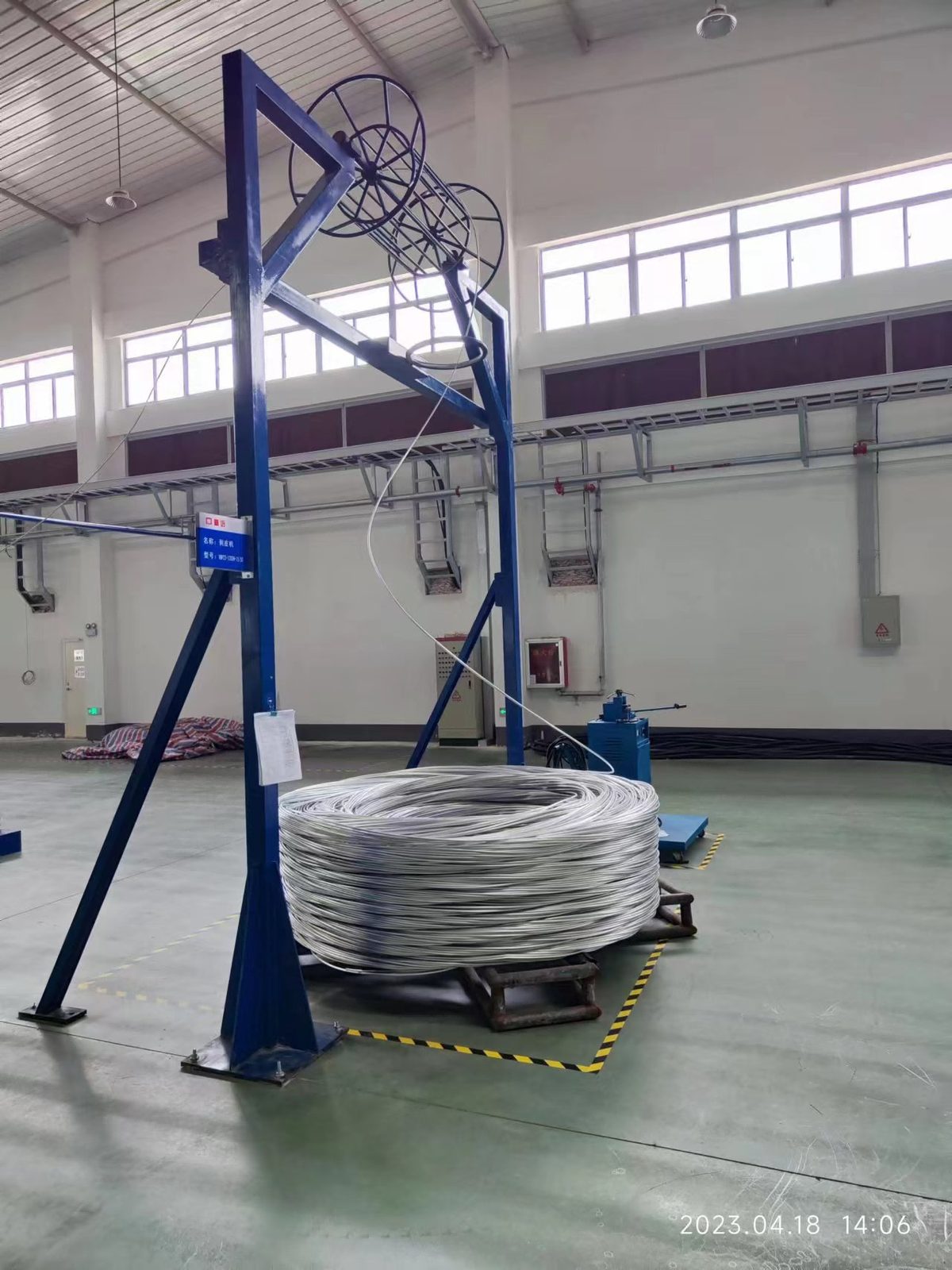

Núcleo de aluminio
Varilla de aluminio de alta pureza estirada hasta la dimensión de núcleo requerida.

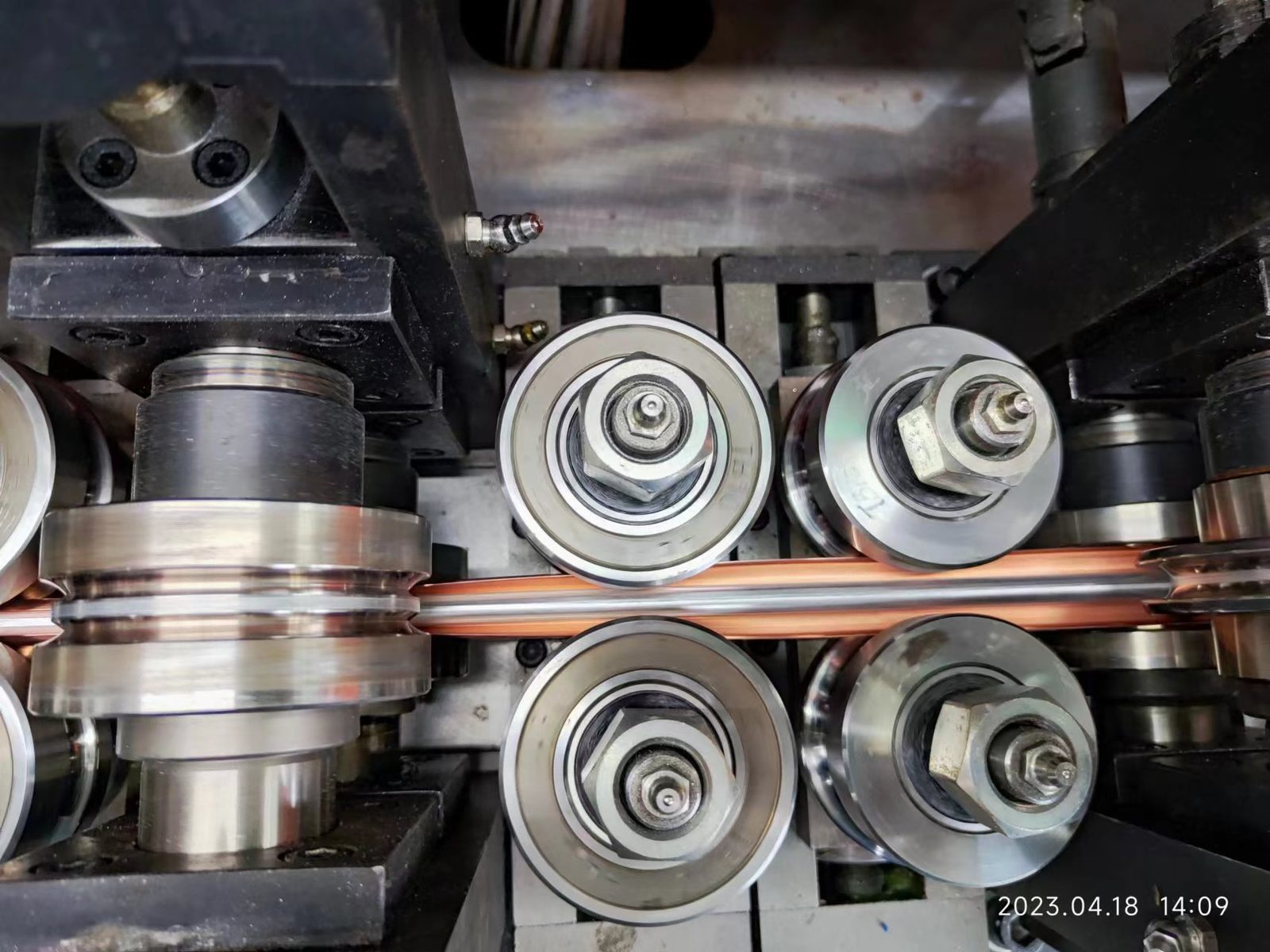

Revestimiento de cobre
Capa de cobre unida metalúrgicamente de forma concéntrica sobre el núcleo de aluminio.

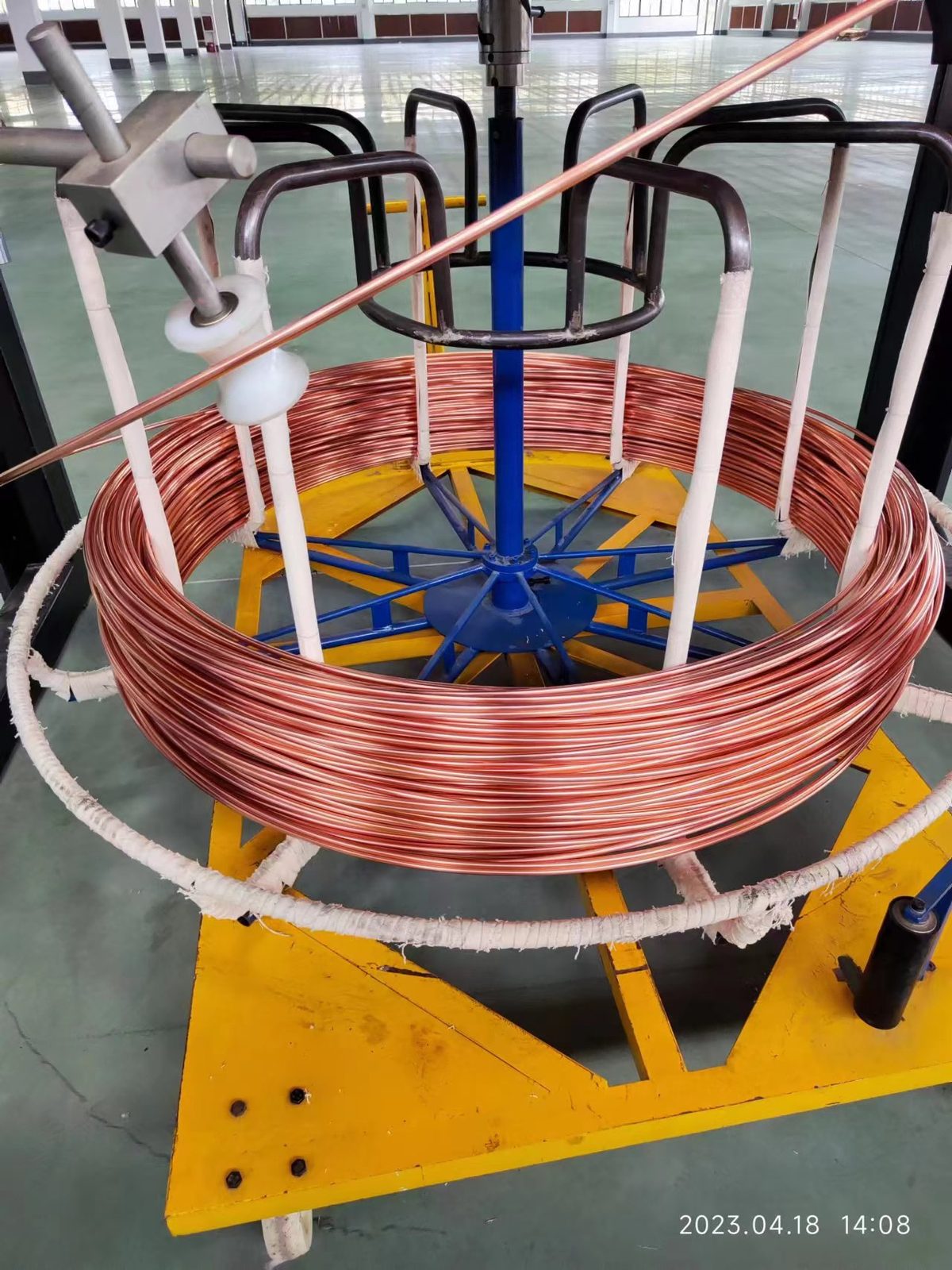

Varillas de aluminio revestido de cobre
La varilla bimetálica unida se inspecciona para comprobar la concentricidad y la proporción de la capa de cobre antes del estirado.

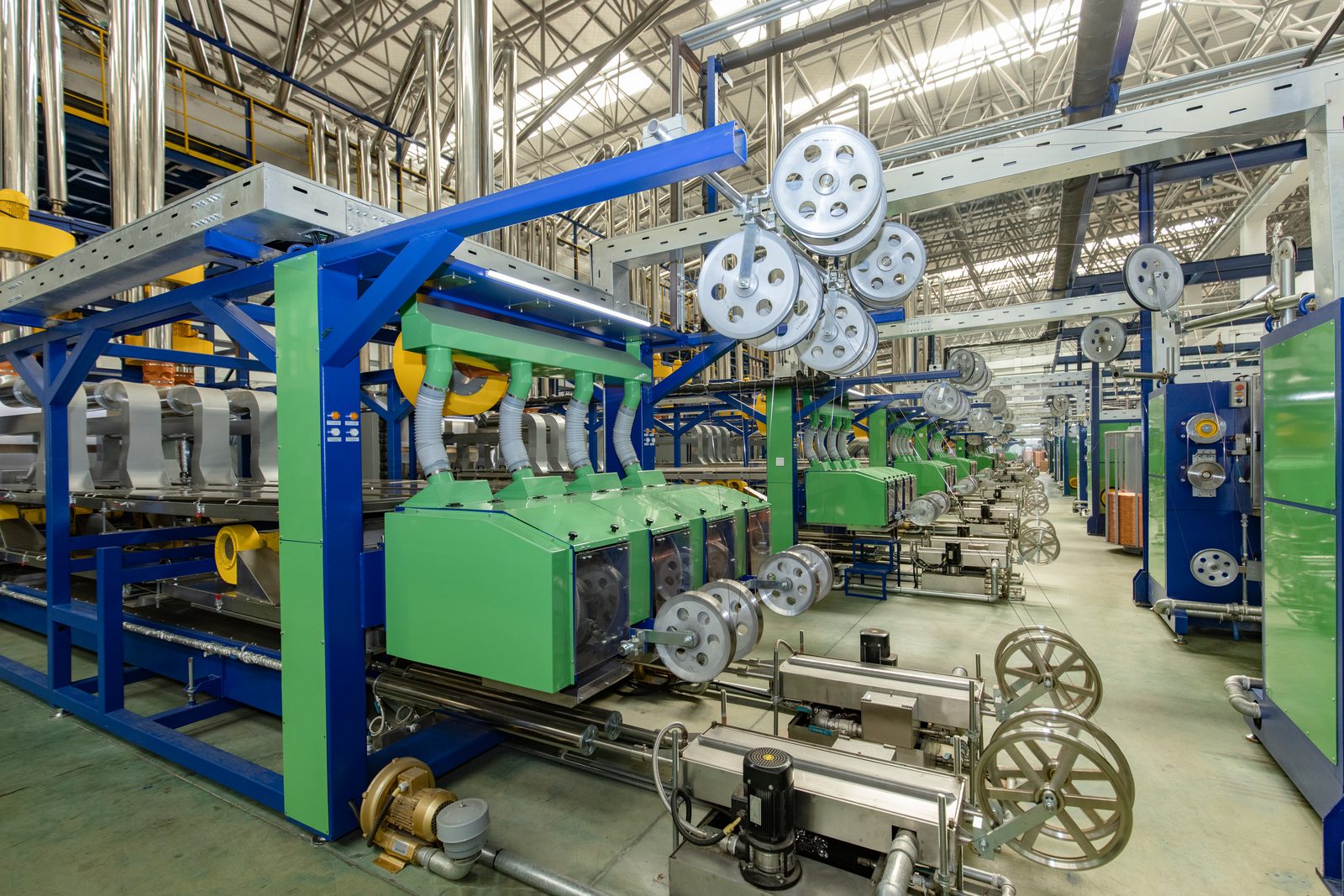

Trefilado
La varilla se estira a través de hileras sucesivas hasta el diámetro de conductor objetivo.

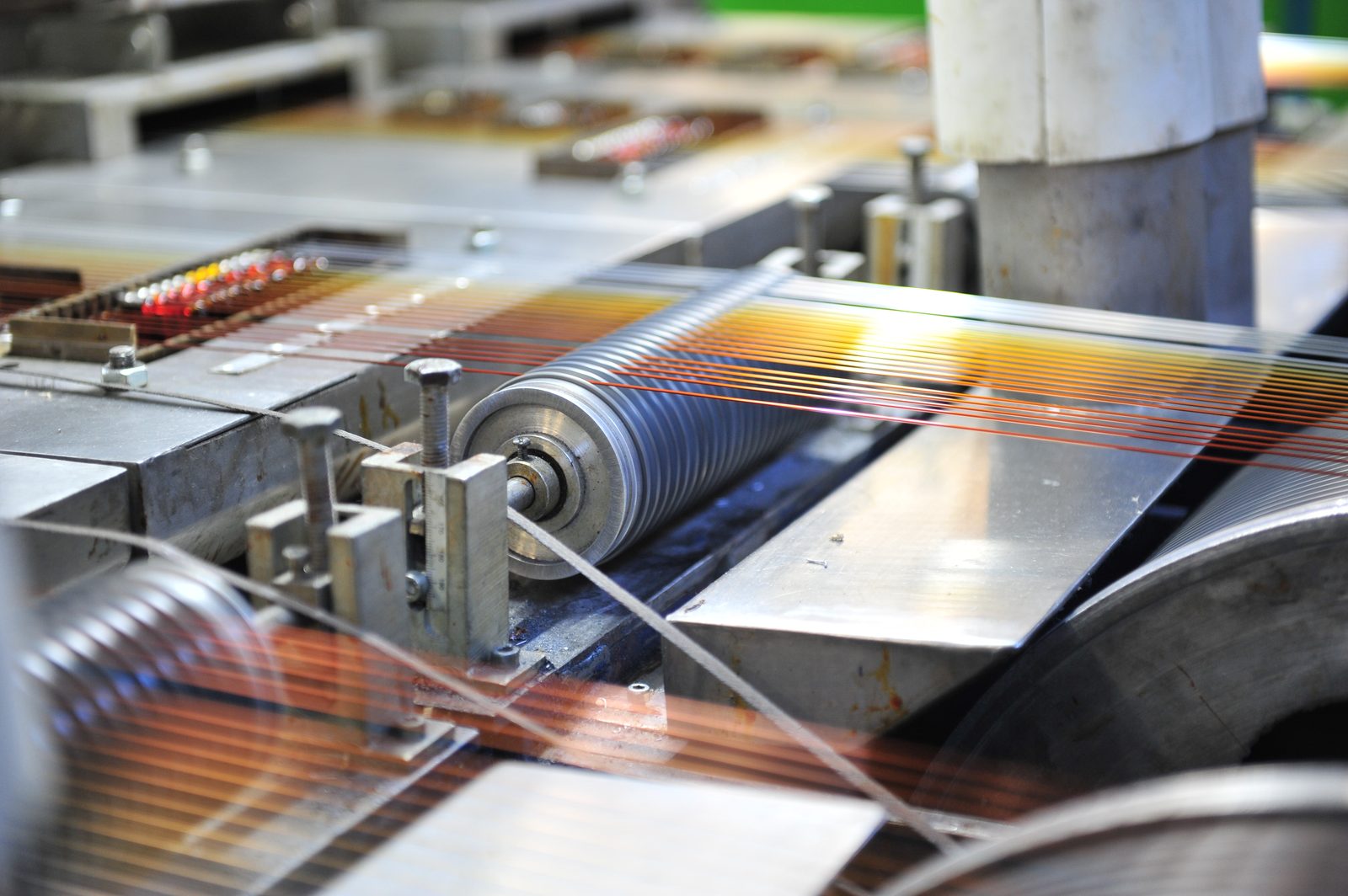

Enamel Insulation
El esmalte se aplica y se cura en varias pasadas para formar la película de aislamiento.

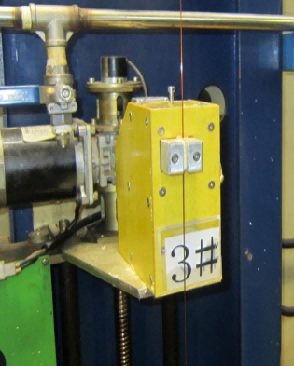

Surface Lubricant
Lubricant applied to support winding performance before spooling.

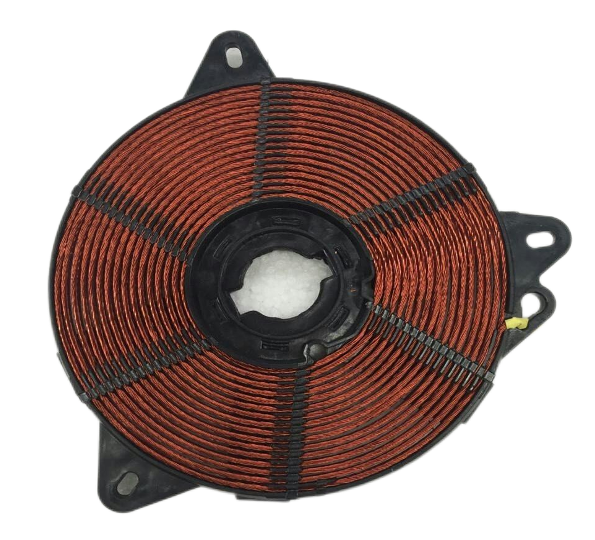

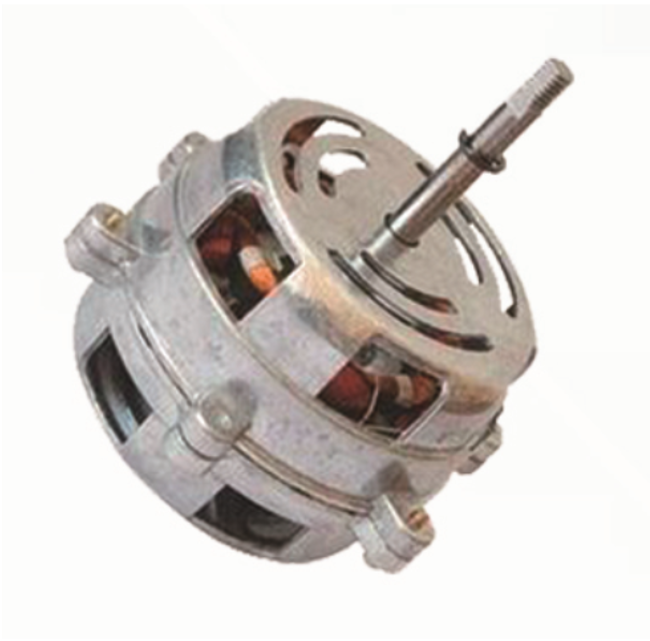

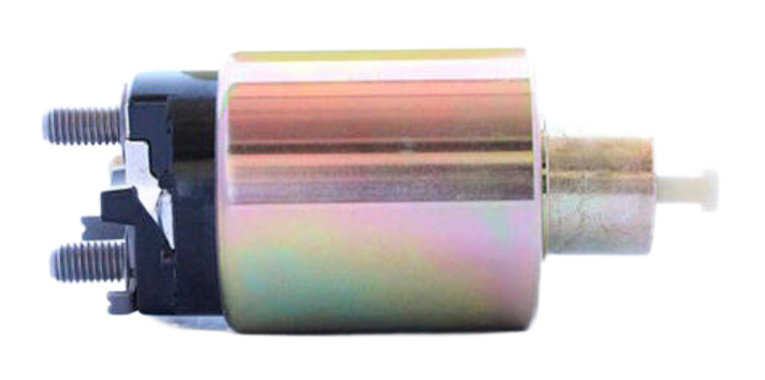

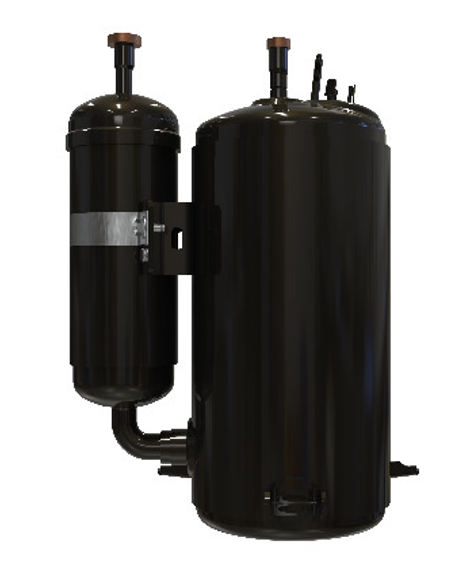

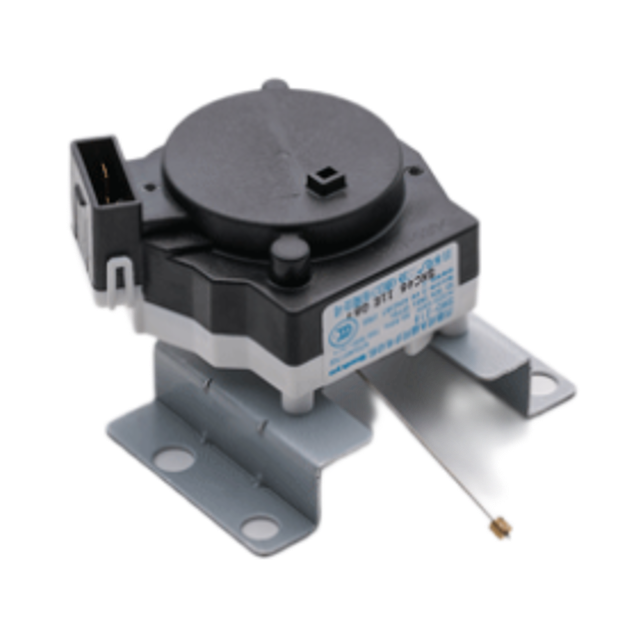

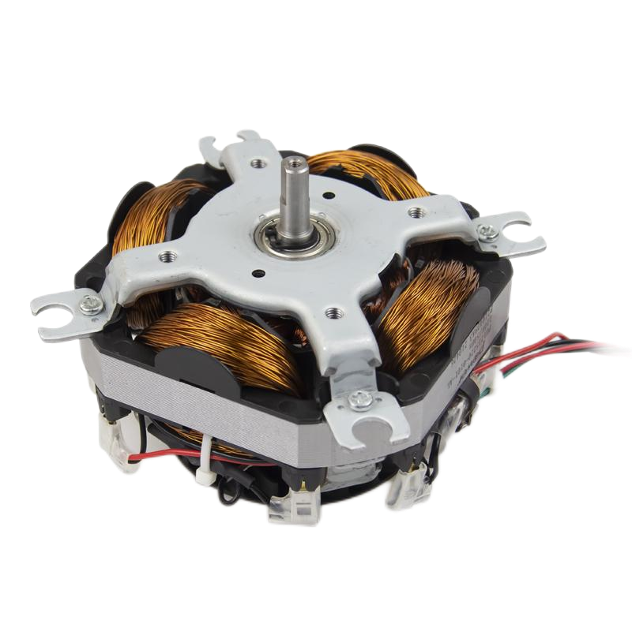

Campo de aplicación

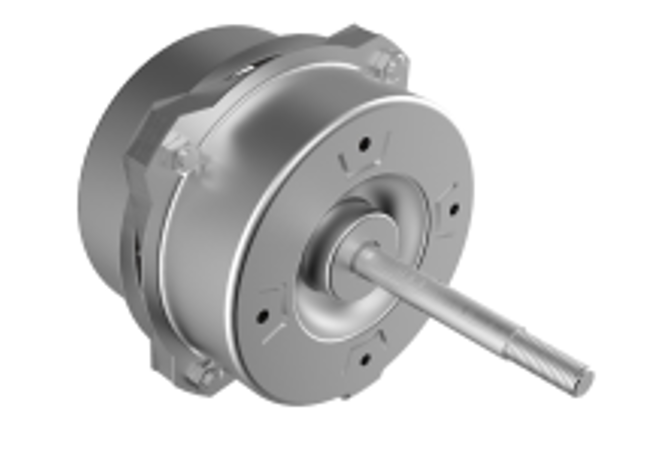

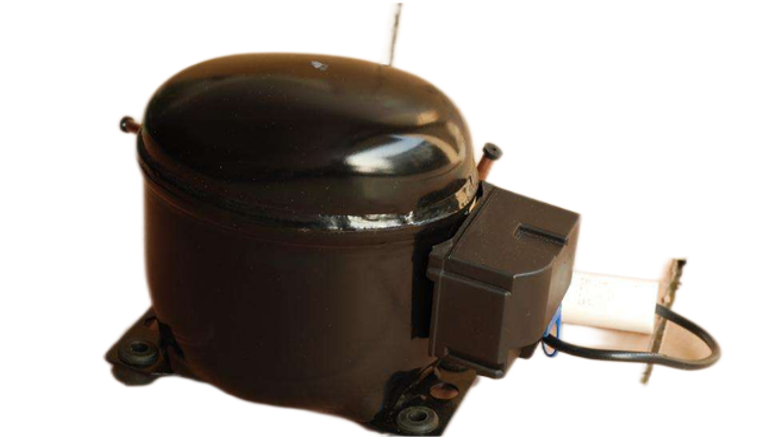

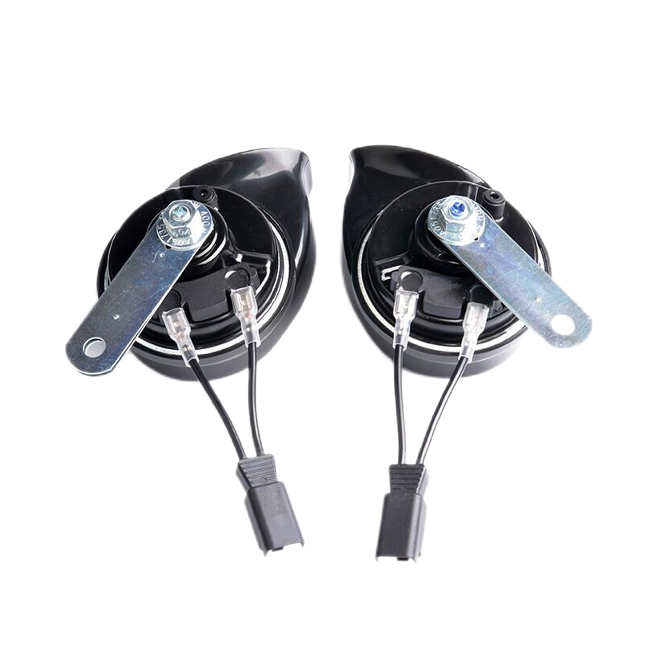

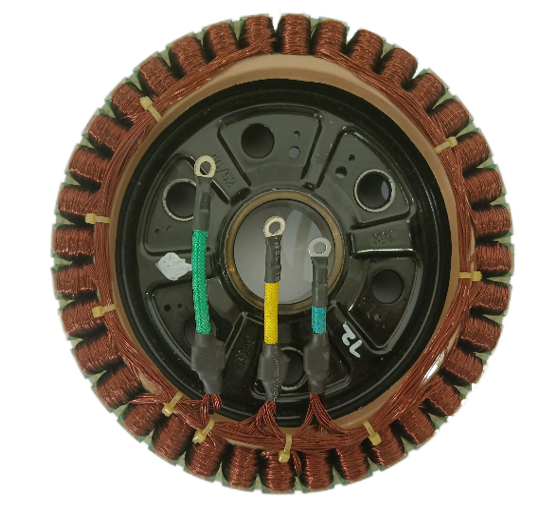

Se suministra como alambre de bobinado para la fabricación de motores y bobinas. Aplicaciones típicas y diámetros de alambre:
Calidad y conformidad
Preguntas frecuentes
El alambre esmaltado de aluminio revestido de cobre (ECCA) es un alambre esmaltado cuyo conductor es un núcleo de aluminio revestido con una capa de cobre unida metalúrgicamente y, después, recubierto con aislamiento de esmalte. La capa exterior de cobre aporta la compatibilidad de conexión y el comportamiento superficial del cobre, mientras que el núcleo de aluminio mantiene ligero el conductor.
Las proporciones volumétricas de cobre estándar son 10 %, 15 % y 40 % en volumen, correspondientes a relaciones de peso cobre-aluminio de 3:7, 4:6 y 7:3. La proporción del 15 % es la más elegida por los clientes; otras proporciones pueden personalizarse bajo petición.
El revestimiento de cobre da al alambre ECCA una mejor capacidad de conducción que el alambre de aluminio puro de la misma dimensión, manteniendo la ventaja de peso de un núcleo de aluminio. Conviene confirmar con el equipo técnico la proporción correcta para cada bobinado.
Para producción en volumen de productos estándar, la cantidad mínima de pedido es de 600 kg por tipo y por medida. Para productos especiales, muestras o pedidos de prueba, la disponibilidad y las condiciones comerciales se confirman caso por caso.
Sí. Además de los dos sistemas de aislamiento estándar, otros productos de alambre redondo de aluminio revestido de cobre pueden personalizarse según las necesidades reales del cliente. Contacte con el equipo de ingeniería para tratar su especificación de bobinado.
