Alambre esmaltado de poliuretano soldable de cobre y aluminio
Alambre esmaltado de estañado directo que suelda a través del esmalte, eliminando la etapa de pelado en los procesos homologados de terminación de bobinas.
- Clase térmica
- 155 · 180
- Conductores
- Cobre · Aluminio
- Diámetro
- 0.100 – 0.800 mm
- Característica principal
- Soldabilidad directa
¿Qué es el alambre esmaltado soldable?
El alambre esmaltado soldable es un alambre de bobinado esmaltado que puede estañarse directamente a través del esmalte en condiciones de soldadura definidas, eliminando la etapa independiente de pelado en los procesos homologados de terminación de bobinas. Jingda lo suministra con conductor de cobre o de aluminio en las clases térmicas 155 y 180.
Por qué importa la soldadura directa
En un alambre esmaltado convencional, cada unión requiere pelar la película —mecánica o químicamente— antes de la terminación. Una película de poliuretano soldable se estaña en el propio baño de soldadura, de modo que los procesos homologados omiten por completo esa etapa: menos operaciones, menos conductores dañados en la unión y una terminación determinada por la temperatura y el tiempo de baño en lugar de por la destreza del operario.
Qué incluye
- Excelente soldabilidad directa en las condiciones definidas para el producto seleccionado
- Aislamiento no corrosivo para el conductor
- Opciones de conductor de cobre y aluminio en las clases 155 y 180
- Control estricto de poros: continuidad del aislamiento de Grado 2 con 5 poros o menos, ensayada lote a lote en los laboratorios acreditados por CNAS de Jingda
Opciones de alambre soldable de Jingda
Seleccione según el material del conductor y la clase térmica de su bobinado. Las cuatro opciones se estañan directamente a través del esmalte en las condiciones definidas en la especificación del producto elegido.
| Producto | Conductor | Clase térmica | IEC | NEMA | JIS | Soldadura directa |
|---|---|---|---|---|---|---|
| Alambre de cobre esmaltado soldable clase 155 | Cobre | 155 | IEC 60317-20 | MW-79C | UEW | Sí |
| Alambre de cobre esmaltado soldable clase 180 | Cobre | 180 | IEC 60317-51 | MW-82C | UEW | Sí |
| Alambre de aluminio esmaltado soldable clase 155 | Aluminio | 155 | IEC 60317-20 | MW-79A | UEW | Sí |
| Alambre de aluminio esmaltado soldable clase 180 | Aluminio | 180 | IEC 60317-51 | MW-82A | UEW | Sí |
¿Su proceso no incluye soldadura? Consulte el Alambre de cobre esmaltado clase 200 y Alambre de aluminio esmaltado clase 220 para bobinados de doble capa y alta temperatura. Para perfiles planos y de otro tipo, consulte alambre esmaltado perfilado.
Especificaciones del alambre esmaltado soldable
| Parámetro | Valor |
|---|---|
| Estándares | IEC 60317-20 (clase 155) · IEC 60317-51 (clase 180) |
| Tipos ANSI | MW-79C · MW-82C (cobre) | MW-79A · MW-82A (aluminio) |
| Designaciones de tipo Jingda | QA-*/155 · QA-*/180 (cobre) | QA-*/155A · QA-*/180A (aluminio) | JIS UEW |
| Rango de diámetro | 0.100 – 0.800 mm |
| Aislamiento | Esmalte soldable a base de poliuretano; no corrosivo para el conductor |
| Espesor de película (build) | Grado 1 (Sencillo) · Grado 2 (Pesado) |
| Continuidad del aislamiento | Grado 1: ≤ 10 poros · Grado 2: ≤ 5 poros |
| Certificaciones y cumplimiento | Reconocido por UL (expedientes E174580 · E248026) · Informes RoHS y REACH disponibles más arriba |
| Ø Nominal (mm) | Ø máx. total (mm) | Tensión mínima de ruptura (V) | Resistencia a 20 °C (Ω/m) |
|---|---|---|---|
| 0.100 | 0.125 | 950 | 2.034 – 2.333 |
| 0.200 | 0.239 | 3500 | 0.5237 – 0.5657 |
| 0.400 | 0.459 | 4400 | 0.1316 – 0.1407 |
| 0.800 | 0.884 | 4900 | 0.03305 – 0.03500 |
Rendimiento y aplicaciones
Los parámetros del baño de soldadura se ajustan al diámetro del conductor y al espesor de esmalte durante la homologación, y las configuraciones de cobre y aluminio se seleccionan según el diseño de la bobina.

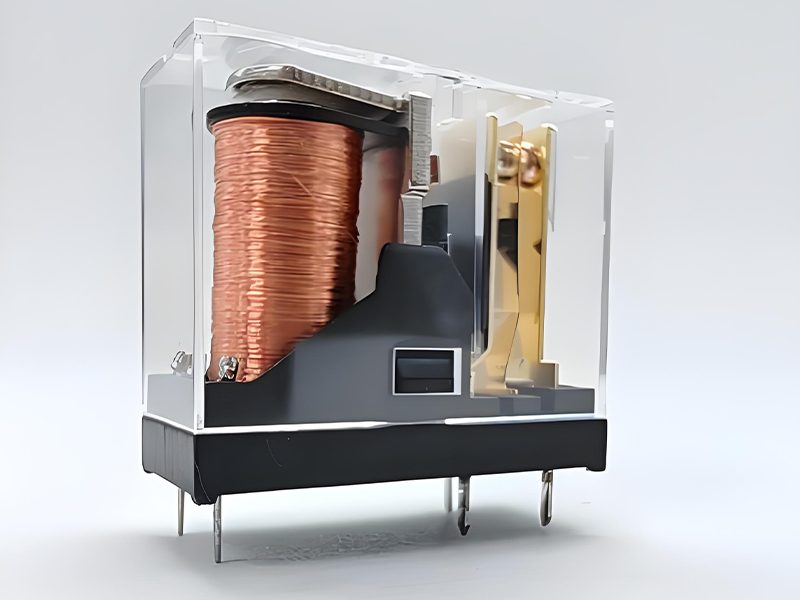

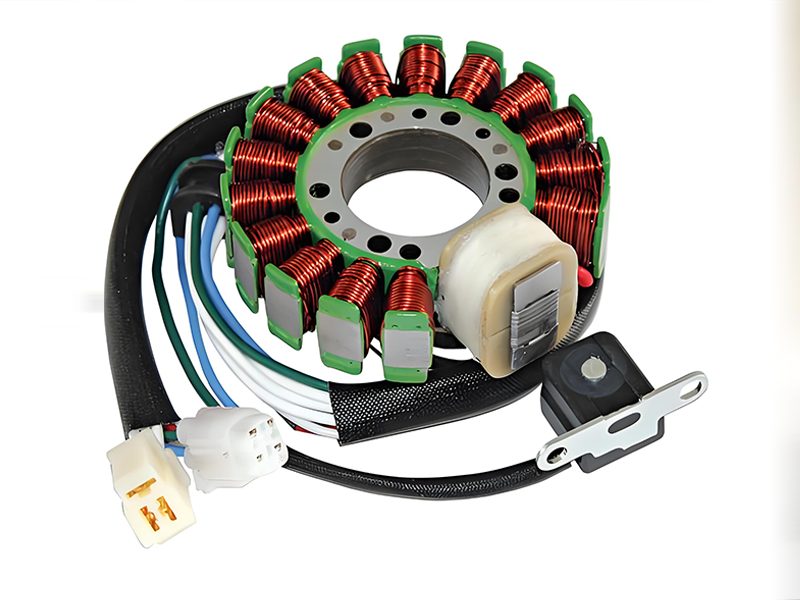

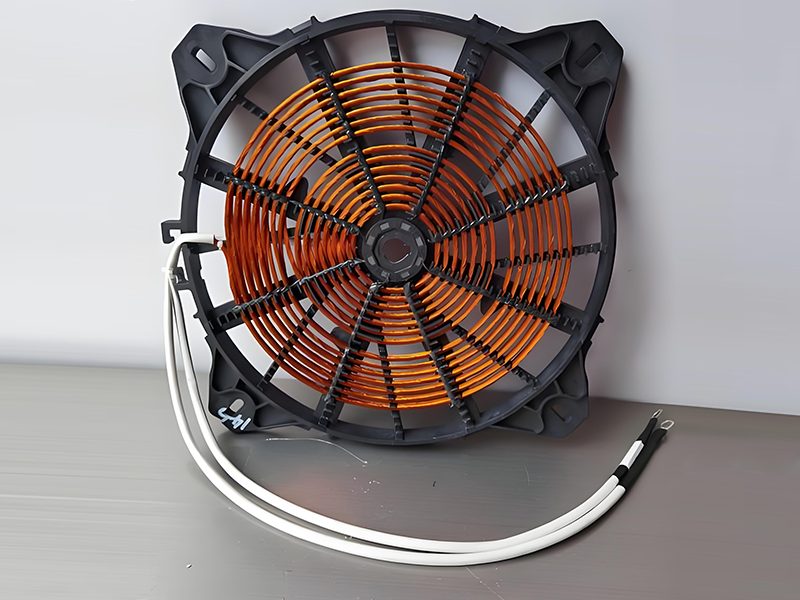

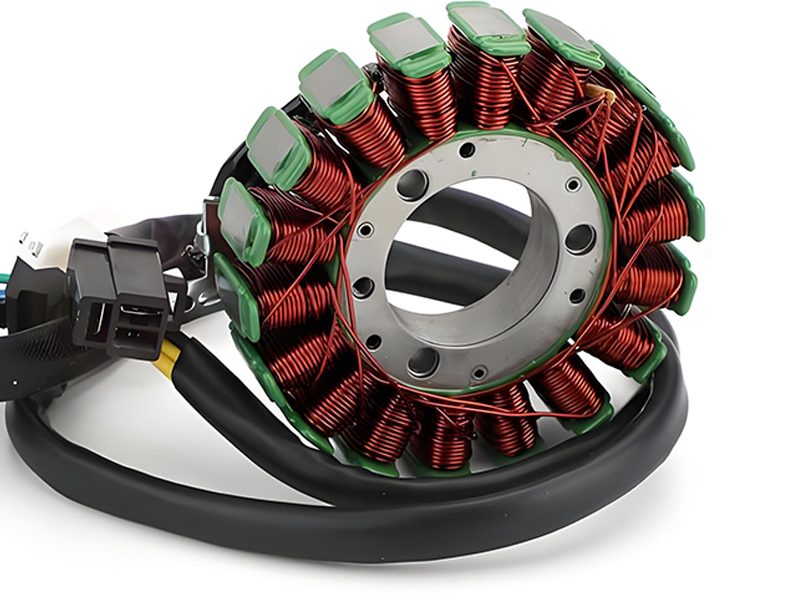

Aplicaciones típicas
Calidad y conformidad

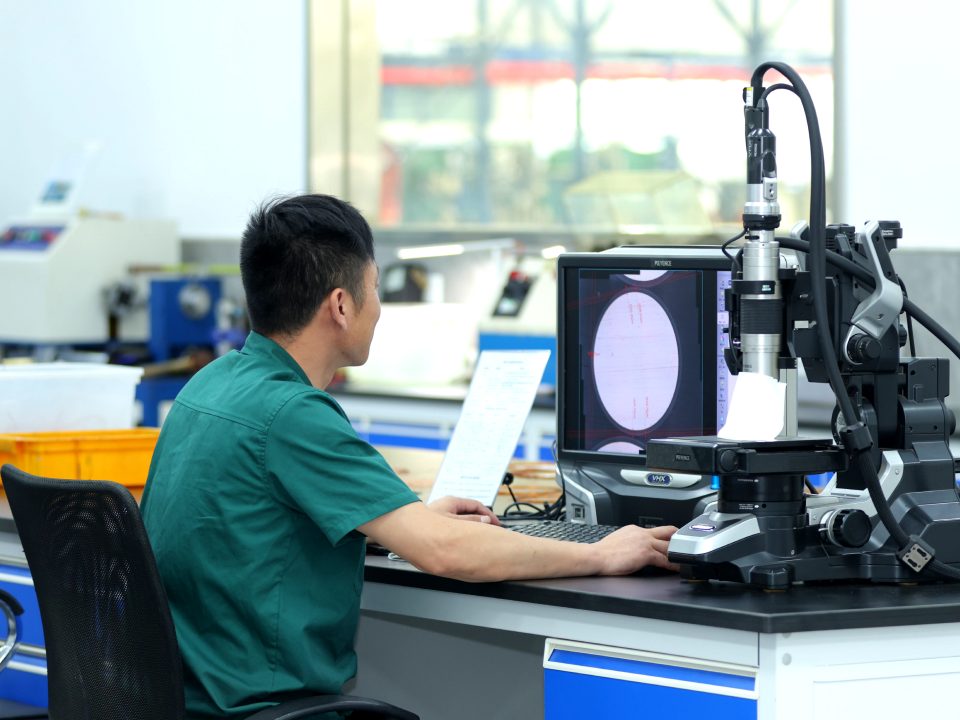

Todos los lotes de producción se ensayan en los laboratorios acreditados por CNAS de Jingda frente a la especificación de producto aplicable y a los requisitos acordados, incluidas las comprobaciones de soldabilidad directa, poros y tensión de ruptura.
Ficha técnica
Tablas completas dimensionales, eléctricas y térmicas para cada medida y espesor de esmalte publicados.
Ver hoja de datosCertificados de calidad
Conformidad de sustancias
Tongling Jingda Special Magnet Wire Co.,Ltd.
Somos uno de los principales fabricantes de alambre esmaltado del mundo, con sede en la ciudad de Tongling, una de las principales bases de producción de cobre de China. Cotizando en la Bolsa de Shanghái desde 2002 (600577), el grupo cuenta con un centro tecnológico empresarial de nivel nacional, una estación de investigación posdoctoral de nivel nacional y el Instituto de Investigación de Alambre Esmaltado Jingda.
El alambre esmaltado de Jingda está bobinado en productos de vehículos de nueva energía, energía fotovoltaica, robótica, aeroespacial, electrodomésticos, motores especiales, comunicaciones 5G y electrónica.
Pedidos, embalaje y entrega
| Condición comercial | Detalle |
|---|---|
| Cantidad mínima de pedido | 600 kg por tipo y diámetro de conductor. Las cantidades de muestra y de pedido piloto se acuerdan caso por caso. |
| Plazo de entrega | Material en stock: expedición a partir del siguiente día hábil. Producción programada: normalmente en un plazo de 30 días, confirmado en cada pedido. |
| Incoterms | FOB por defecto; otros Incoterms bajo petición. |
| Respuesta a la solicitud de oferta | En 1 día hábil. |
Tipos de carrete y embalaje: sistemas de cobre y aluminio
Los carretes se suministran según el tipo de conductor: cobre en el sistema PT-25 / PT-45 / PT-60 / PT-90 y aluminio en el sistema PT-25 / PT-60 / PT-200 / PT-270. Los carretes individuales para muestras se embalan en caja de madera o bidón de cartón; los envíos de volumen utilizan palés de madera libres de fumigación con cajas o collarines de fibra y film estirable. El peso exacto del carrete y la configuración del palé se confirman en cada pedido.
