Paralleldraht
Parallel gebündelter Kupferleiter: fünf bis vierundzwanzig feine Einzeldrähte liegen nebeneinander statt verdrillt, in Einzeldrahtdurchmessern von 0,05 bis 0,85 mm. Blank oder verzinnt lieferbar für Höchstspannungskabel, als Vormaterial für Lackdraht sowie für Netzwerk- und Kommunikationsleitungen.
- Einzeldraht
- 0.05 – 0.85 mm
- Drahtzahl
- 5 – 24
- Ausführung
- Blank · verzinnt
- Toleranz
- ±0.002 – ±0.005 mm
Was ist Paralleldraht?
Paralleldraht ist ein Leiter, bei dem mehrere feine Kupfer-Einzeldrähte nebeneinander entlang derselben Achse verlaufen und zu einem flachen oder ovalen Bündel gebunden sind, statt wie beim verseilten Leiter umeinander verdrillt zu werden. Da die Drähte nicht transponiert werden, behält das Bündel ein definiertes, reproduzierbares Profil und einen sehr gleichmäßigen Drahtabstand — genau das, was eine Hochspannungskabelseele, eine Lackieranlage oder ein Kommunikationskabel benötigt.
Warum parallel statt verseilt
Ein verdrilltes Bündel ist flexibel, doch seine Kontur ändert sich über die Schlaglänge, und jeder Draht wandert zwischen Bündelinnerem und -äußerem. Ein paralleles Bündel behält seine Geometrie: Das Profil bleibt konstant, die Drähte behalten ihre relative Lage, und die Oberfläche, die einem Extruderkopf oder einer Lackierdüse dargeboten wird, ist gleichmäßig. Diese geometrische Stabilität ist der Grund, warum Paralleldraht gewählt wird, wenn der Leiter in einen Beschichtungs- oder Extrusionsprozess geht oder wenn die Kabelkonstruktion von einem definierten Querschnitt abhängt.
Das erhalten Sie
- Einzeldrähte von 0,05 bis 0,85 mm, fünf bis vierundzwanzig je Bündel
- Toleranz von ±0,002 mm bei den feinsten Abmessungen bis ±0,005 mm bei 0,85 mm
- Einzeldrähte aus blankem oder verzinntem Kupfer
- Spezifischer Widerstand ≤ 0,017 Ω·mm²/m blank, ≤ 0,01722 Ω·mm²/m verzinnt bei 20 °C
- Spulen von Ø 250 bis 800 mm mit bis zu 800 kg
Kupferleiter-Programm von Jingda
Wählen Sie Paralleldraht, wenn die Leitergeometrie konstant bleiben muss — für eine Kabelseele, eine Extrusion oder eine Lackieranlage. Wählen Sie verseilt, wenn das Kabel sich bewegen muss, und massiven Draht bei fest verlegten Leitern.
| Produkt | Form | Größenbereich | Normen | Typischer Einsatz |
|---|---|---|---|---|
| Blanker Kupferdraht | Massiver Runddraht | 0.25 – 3.00 mm | GB · IEC · DIN · ASTM · JIS | Kabelleiter, Erdung, Ziehvormaterial |
| Verseilter blanker Kupferdraht | Gebündelte Einzeldrähte | 0.14 – 11.3 mm² | GB · IEC · DIN · ASTM · JIS | Flexible Kabel, Automobil- und Elektronikleitungen |
| AngezeigtParalleldraht | Parallel gebündelte Drähte | Einzeldraht 0,05 – 0,85 mm | GB · IEC · DIN · ASTM · JIS | Höchstspannungskabel, Lackdraht, Kommunikationsleitungen |
| Sauerstofffreier Kupfer-Walzdraht | Walzdraht | 2.5 – 8.0 mm | GB · IEC · DIN · ASTM · JIS | Ziehvormaterial für Draht und Kabel |
| Kupferlackdraht | Isolierter Runddraht | 0.100 – 4.500 mm | IEC 60317 · NEMA MW 1000 | Motor- und Transformatorwicklungen |
Sie suchen einen Hochfrequenzleiter? Siehe Litzendraht, oder das gesamte Lackdraht-Programm.
Technische Daten Paralleldraht
| Einzeldraht-Ø (mm) | Toleranz (mm) | Drahtzahl | Spezifischer Widerstand (Ω·mm²/m bei 20 °C) | Spulen-Ø (mm) | Max. Gewicht je Spule (kg) |
|---|---|---|---|---|---|
| 0.05 – 0.08 | ±0.002 | 5 – 16 | Blank ≤ 0,017 · verzinnt ≤ 0,01722 | 250 | 20 |
| 0.10 – 0.25 | ±0.003 | 5 – 16 (bis 24) | Blank ≤ 0,017 · verzinnt ≤ 0,01722 | 400 / 630 | 100 / 450 |
| 0.25 – 0.60 | ±0.004 | 5 – 16 (bis 24) | Blank ≤ 0,017 · verzinnt ≤ 0,01722 | 400 / 630 / 800 | 100 / 450 / 800 |
| 0.70 – 0.85 | ±0.005 | 5 – 8 | Blank ≤ 0,017 · verzinnt ≤ 0,01722 | 630 / 800 | 450 / 800 |
Leistung und Anwendungen
Paralleldraht von Jingda ist für Höchstspannungskabel, für die Lackdrahtfertigung sowie für Netzwerk- und Kommunikationsleitungen ausgelegt. Er wird in zwei Varianten geliefert: als paralleler blanker Kupferdraht und als paralleler verzinnter Kupferdraht, wo Lötbarkeit oder Korrosionsbeständigkeit gefordert sind. Weitere Drahtzahlen und Einzeldrahtdurchmesser werden auf Anfrage gefertigt.

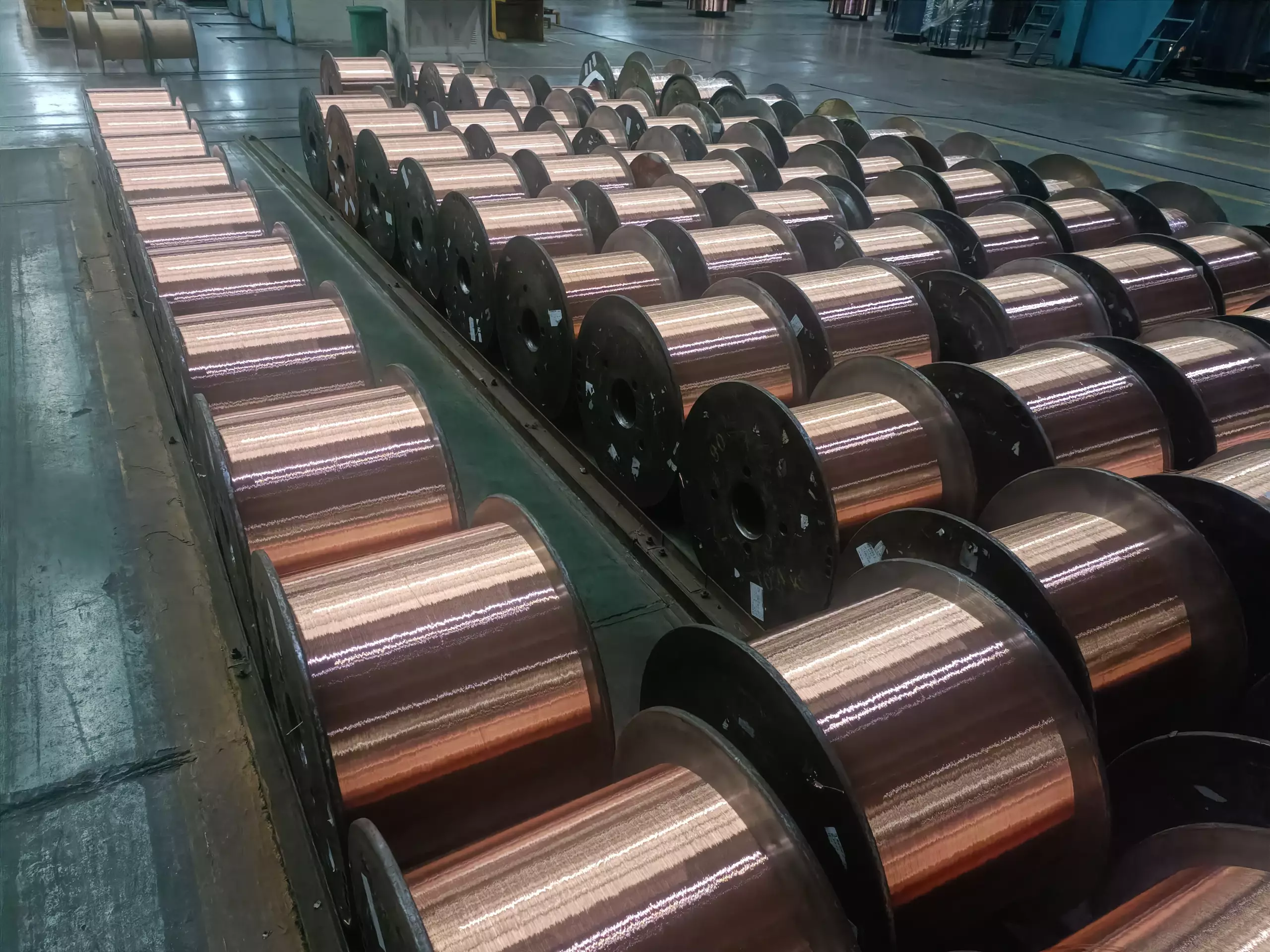

Ein Blick in das Werk
Qualität und Konformität
Jingda führt ein nach ISO 9001 und IATF 16949 zertifiziertes Qualitätsmanagementsystem, ergänzt um ISO 14001 und ISO 45001 für Umwelt sowie Sicherheit und Gesundheit bei der Arbeit. Einzeldrahtmaße, Drahtzahl und spezifischer Widerstand werden losweise in den CNAS-akkreditierten Laboren von Jingda geprüft.
Technisches Datenblatt
Einzeldrahtdurchmesser, Drahtzahl, Ausführung und Verpackung werden je Auftrag festgelegt. Senden Sie uns Ihre Kabel- oder Lackierspezifikation und ein Jingda-Ingenieur liefert mit dem Angebot ein vollständiges Datenblatt.
Mit einem Ingenieur sprechenQualitätszertifikate
Stoffkonformität
RoHS- und REACH-Erklärungen für den blanken oder verzinnten Leiter werden mit dem Auftrag ausgestellt.
Tongling Jingda Special Magnet Wire Co., Ltd.
Wir sind einer der weltweit führenden Hersteller von Lackdraht mit Sitz in der Stadt Tongling – einem der wichtigsten Kupferproduktionsstandorte Chinas. Seit 2002 an der Börse Shanghai notiert (600577), betreibt die Gruppe ein Unternehmenstechnologiezentrum auf nationaler Ebene, eine nationale Postdoktoranden-Forschungsstation sowie das Jingda-Forschungsinstitut für Lackdraht.
Jingda-Lackdraht steckt gewickelt in Produkten aus den Bereichen Fahrzeuge mit neuen Energien, Photovoltaik, Robotik, Luft- und Raumfahrt, Hausgeräte, Spezialmotoren, 5G-Kommunikation und Elektronik.
Bestellung, Verpackung und Lieferung
| Konditionen | Details |
|---|---|
| Mindestbestellmenge | Wird je Einzeldrahtdurchmesser und Drahtzahl vereinbart. Muster- und Vorserienmengen werden im Einzelfall abgestimmt. |
| Lieferzeit | In der Regel innerhalb von 30 Tagen nach Auftragsbestätigung; Lagerausführungen werden früher versandt, sofern verfügbar. |
| Incoterms | Standardmäßig FOB; andere Incoterms auf Anfrage. |
| Angebotsreaktion | Innerhalb von 1 Arbeitstag. |
Verpackung und Versand — Paralleldraht
Paralleldraht wird auf Spulen mit Ø 250, 400, 630 oder 800 mm geliefert, mit bis zu 20, 100, 450 bzw. 800 kg je nach Aufbau. Einzelspulen für Muster oder Kleinmengen werden separat in einer Holzkiste oder auf einer Palette verpackt; für Volumenlieferungen werden begasungsfreie Holzpaletten verwendet, mit Kartons oder Faserkragen zum Schutz der Spulen und Stretchfolie zur Sicherung der Ladung.
Die maximalen Spulengewichte sind Richtwerte und hängen von Einzeldrahtdurchmesser und Drahtzahl ab. Genaues Spulengewicht und Palettenaufbau werden je Auftrag bestätigt.
Häufige Fragen
Worin unterscheiden sich Paralleldraht und verseilter Draht?
Wie viele Drähte kann ein paralleles Bündel enthalten?
Worin unterscheiden sich die blanke und die verzinnte Variante?
Kann Paralleldraht als Vormaterial für Lackdraht verwendet werden?
Nach welchen Normen fertigen Sie?
Können wir Händler oder Vertreter von Jingda werden?
Wie unterstützt Jingda seine Kunden nach der Bestellung?
Angebot oder Muster anfordern
Nennen Sie uns Ihre Spezifikation – ein Vertriebsingenieur von Jingda antwortet innerhalb eines Werktages mit einem Angebot oder einer technischen Rückmeldung.
