Lackdraht nach Branche: Anforderung und passender Drahttyp
Sechs Branchen mit sehr unterschiedlichen Anforderungen an Wicklungsdraht: Fahrzeugtechnik, Industrie, Hausgeräte, erneuerbare Energien, Elektronik sowie 5G und Datenkommunikation. Diese Seite ordnet die typischen Anforderungen den passenden Typen aus unserem Programm zu.
Übersicht: Anforderung und passender Typ
| Branche | Führende Anforderung | Typische Wahl |
|---|---|---|
| Fahrzeugtechnik | Leistungsdichte, Umrichterbetrieb, zyklische Überlast | Kupfer-Flachdraht, Klasse 240 |
| Industrie | Dauerbetrieb, Wirtschaftlichkeit, Verfügbarkeit | Kupferlackdraht Klasse 200 |
| Hausgeräte | Kosten, Gewicht, Kältemittelbeständigkeit | Aluminiumlackdraht 220, Klasse 200 |
| Erneuerbare Energien | Große Querschnitte, Wirkungsgrad, Lebensdauer | Aluminiumlackdraht, Flachdraht |
| Elektronik | Kleine Durchmesser, direkte Kontaktierung | Lötbarer Polyurethan-Lackdraht |
| 5G und Datenkommunikation | Hochfrequenzverhalten, geringe Verluste | HF-Litze, CCA-Draht |
Fahrzeugtechnik und Elektromobilität
Im Antriebsstrang zählt Leistung je Bauraum. Das führt zu hohen Nutfüllgraden, hohen Wicklungstemperaturen und zu Umrichterbetrieb mit steilen Spannungsflanken. Rechteckige Leiter in Hairpin-Bauweise sind hier zum Standard geworden, weil sie die Nut besser ausfüllen und sich reproduzierbar automatisiert verarbeiten lassen.
Neben dem Traktionsmotor gibt es im Fahrzeug eine große Zahl kleinerer Wicklungen: Nebenantriebe, Aktoren, Sensoren, Ladeelektronik. Dort dominieren runde Drähte, häufig lötbare Typen, weil die Kontaktierung im Takt der Fertigung erfolgen muss.
Wenn Ihr Motor umrichtergespeist ist, nennen Sie uns die Anforderung an das Teilentladungsverhalten. Die Wärmeklasse allein beschreibt diese Beanspruchung nicht.
Energie und erneuerbare Energien
Bei Generatoren, Transformatoren und Drosseln geht es um große Querschnitte, um Wirkungsgrad über Jahrzehnte und um die Materialkosten der Wicklung. Genau hier ist die Entscheidung zwischen Kupfer und Aluminium eine echte Auslegungsfrage und keine Glaubensfrage.
| Anwendung | Worauf es ankommt |
|---|---|
| Verteiltransformatoren | Wirkungsgrad, Materialkosten, Wickelbarkeit großer Querschnitte |
| Windkraftgeneratoren | Gewicht in der Gondel, Lebensdauer, thermische Reserve |
| Wechselrichter und Wandler | Verluste bei Schaltfrequenz, kompakte Magnetik |
| Netz- und Filterdrosseln | Stromtragfähigkeit, thermische Stabilität |
Industrie und Hausgeräte

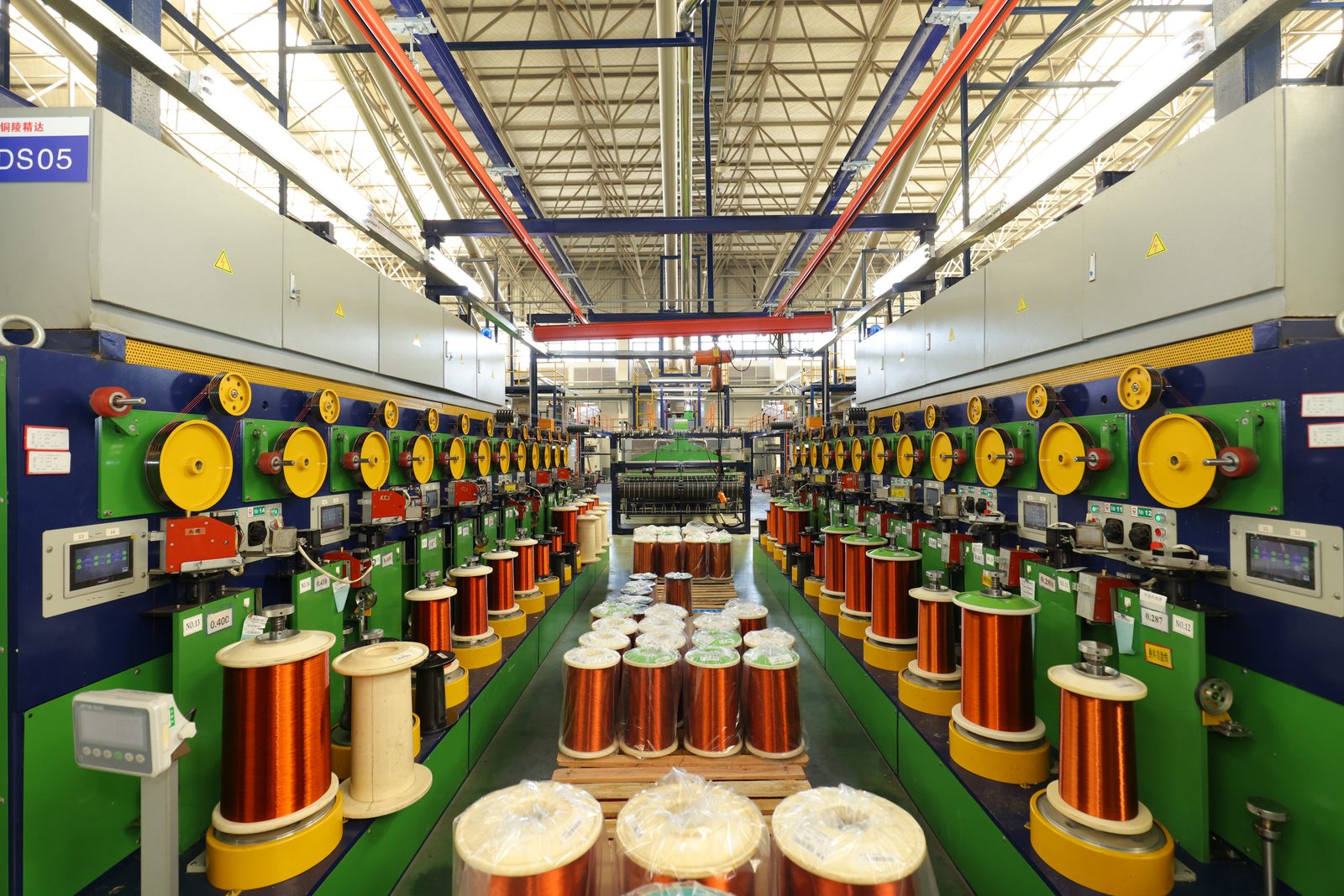

Industriemotoren laufen im Dauerbetrieb. Die Auslegung ist selten thermisch grenzwertig, dafür zählen Verfügbarkeit, gleichbleibende Qualität und der Preis je Kilogramm. Kupferlackdraht der Klasse 200 deckt den größten Teil dieser Anwendungen ab.
Bei Hausgeräten verschiebt sich die Gewichtung zu Kosten und Gewicht, und bei Kälte- und Klimatechnik kommt die Beständigkeit gegen Kältemittel und Kältemaschinenöl dazu. Aluminiumlackdraht ist hier häufig die wirtschaftlich richtige Antwort, sofern der Nutraum den größeren Querschnitt aufnimmt.
Elektronik, 5G und Datenkommunikation
In der Elektronikfertigung entscheidet die Kontaktierung. Bei Durchmessern unter 0,200 mm ist mechanisches Abisolieren kaum prozesssicher, deshalb dominieren lötbare Polyurethan-Typen, die im Lötbad selbst entlackt werden.
Bei hochfrequenten Wicklungen kommt der zweite Effekt hinzu: Der Strom verdrängt sich in die Randschicht, der Wechselstromwiderstand steigt. HF-Litze und kupferkaschierter Aluminiumdraht setzen genau dort an, mit unterschiedlichem Schwerpunkt zwischen Verlusten und Gewicht.
| Anwendung | Empfehlung |
|---|---|
| Übertrager in Schaltnetzteilen | HF-Litze, Aufbau nach Schaltfrequenz |
| Antennen- und Ladespulen | CCA-Draht oder HF-Litze |
| Relais, Sensoren, Kleinspulen | Lötbarer Polyurethan-Lackdraht |
| Formstabile Spulen ohne Körper | Backlackdraht, selbstbindend |
Häufige Fragen
Über drei Größen: die tatsächliche Wicklungstemperatur im Dauerbetrieb, den verfügbaren Nutraum und die Art der Kontaktierung. Aus diesen drei Angaben ergibt sich in den meisten Fällen bereits die Wärmeklasse, die Leiterform und das Lacksystem.
Überwiegend rechteckiger Kupferlackdraht der Klassen 220 °C und 240 °C für Hairpin-Statoren, weil der hohe Nutfüllgrad und die reproduzierbare Fertigung dort den Ausschlag geben.
Steile Spannungsflanken belasten die Isolierung stärker als sinusförmiger Betrieb. Wärmeklasse allein reicht als Auswahlkriterium dann nicht aus; die Anforderung an das Teilentladungsverhalten sollte in der Anfrage genannt werden.
Kupferlackdraht der Klasse 200 °C mit Polyamidimid-Overcoat. Für die Freigabe benötigen wir die Kombination aus Kältemittel und Öl sowie die Betriebstemperatur.
HF-Litze, wenn die Stromverdrängung die Verluste bestimmt, oder kupferkaschierten Aluminiumdraht, wenn zusätzlich Gewicht eine Rolle spielt. Beides wird anhand der Betriebsfrequenz ausgelegt.
Ja. Senden Sie uns Wicklungsdaten, Lastprofil und Bauraum. Wir schlagen Typ, Wärmeklasse und Abmessung vor und nennen auch dann die günstigere Variante, wenn sie nicht die technisch aufwendigste ist.
Fahrzeugtechnik, Industrie, Hausgeräte, erneuerbare Energien, Elektronik sowie 5G und Datenkommunikation.
